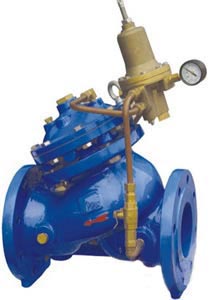

【安全泄壓閥AX742X】-上海浦蝶閥門有限公司
產品型號：AX742X
產品口徑：DN20-800
產品壓力：1.0-2.5Mpa
產品材質：鑄鐵、鑄鋼等 【安全泄壓閥AX742X】由主閥和針型調節閥、導閥、球閥及接管系統組成，主閥閥體采用全通道、直流式、流線型設計，并采用膜片式或活塞式兩類結構。本產品利用設定調壓導閥彈簧壓力和調節針型閥開度設定出口壓力，并通過接管系統和控制室的反饋?zhàn)饔脕?lái)穩定出口壓力。
本產品利用針型調節閥、導閥進行水壓自力控制，不需要附加其它裝置和能源，維護保養簡便，受進口壓力和流量影響小，壓力控制準確度高，減壓穩壓可靠。
1.【安全泄壓閥AX742X】工作原理 當管道從進水端給水時，水流過針閥進入主閥控制室，出口壓力通過導管作用到導閥上，當出口壓力高于導閥設定值時，導閥關閉，控制室停止排水，此時主閥控制室內壓力升高并關閉主閥，出口壓力不再升高。
當出口壓力降到導閥設定壓力時導閥開啟，控制室向下游排水。由于導閥的排水量大于針閥的進水量，主閥控制室壓力下降，進口壓力使主閥開啟。穩定狀態下，控制室進水、排水相同，開度不變，出口壓力不變。調節導閥彈簧即可設定出口壓力。
2.【安全泄壓閥AX742X】工作特點 1、壓力控制穩定可靠。導閥、主閥連續工作，下游壓力變化連續、平穩，受進口壓力影響小。
2、操作方便。工作壓力調定后，當上游壓力或流量變動時主閥自動調節，穩定了下游壓力。
3、閥體采用了全通道、直流式、流線型設計。水力損失小，節能效果好。
3.【安全泄壓閥AX742X】功能與用途 本閥門一般安裝在供水管網系統的上游，實現對其下游管網或裝置的減壓穩壓功能。
本系列閥門產品廣泛用于高層建筑、生活區域或其它供水管網系統的水壓控制。
4.【安全泄壓閥AX742X】主要技術參數
| 公稱壓(Mpa) | 殼體試驗壓力(MPa) | 密封試驗壓力(MPa) | 調壓范圍(MPa) | 適用介質 | 介質溫度(℃) | | 1.0 | 1.5 | 1.1 | 0-1.0 | 水 | 0-80 | | 1.6 | 2.4 | 1.76 | 0-1.6 | | 2.5 | 3.75 | 2.75 | 0-2.5 |

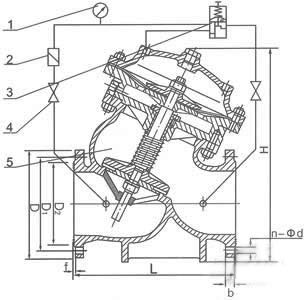

5.【安全泄壓閥AX742X】主要零件材料 零件名稱 零件材料閥體 閥蓋WCB閥座 閥盤銅合金/2Cr13密封圈 O型圈丁腈橡膠閥桿2Cr13彈簧50CrVA缸套 活塞(活塞型)2Cr13膜片(膜片型)夾織物丁腈橡膠調節閥 球閥銅合金過濾器不銹鋼 | | 部件列表：

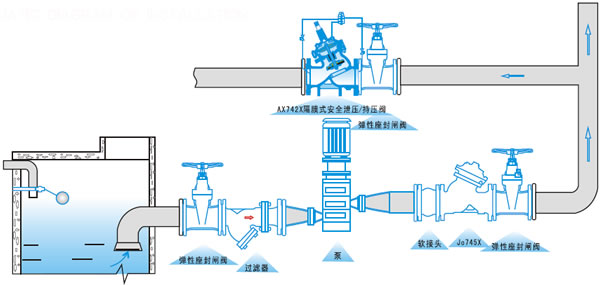

1、壓力表2、過濾器3、控制導閥4、流量調節閥5、主閥 6.【安全泄壓閥AX742X】安裝示意圖
|
