活塞式安全泄壓閥AX742X 上海浦蝶品牌

閥門類型:安全泄壓閥
閥門型號:AX742X，YQ98002
尺寸規格:DN25-1400mm
安裝形式:法蘭式
壓力等級:1.0-2.5MPa
主體材質:鑄鋼WCB,碳鋼CS,不銹鋼304,316等,
產品供應商:上海浦蝶


活塞式安全泄壓閥AX742X工作原理：當系統里壓力超過安全泄壓閥設定壓力時，安全泄壓閥就會自動開啟幫助系統降壓，知道系統壓力低于設定值。閥門自動關閉。
由主閥和針型調節閥、導閥、球閥及接管系統組成，主閥閥體采用全通道、直流式、流線型設計，并采用膜片式或活塞式兩類結構。本產品利用設定調壓導閥彈簧壓力和調節針型閥開度設定出口壓力，并通過接管系統和控制室的反饋作用來穩定出口壓力。
安全泄壓閥,活塞式安全泄壓閥利用針型調節閥、導閥進行水壓自力控制，不需要附加其它裝置和能源，維護保養簡便，受進口壓力和流量影響小，壓力控制準確度高，減壓穩壓可靠。

工作過程：
活塞式安全泄壓閥AX742X當管道從進水端給水時，水流過針閥進入主閥控制室，出口壓力通過導管作用到導閥上，當出口壓力高于導閥設定值時，導閥關閉，控制室停止排水，此時主閥控制室內壓力升高并關閉主閥，出口壓力不再升高。

當出口壓力降到導閥設定壓力時導閥開啟，控制室向下游排水。由于導閥的排水量大于針閥的進水量，主閥控制室壓力下降，進口壓力使主閥開啟。穩定狀態下，控制室進水、排水相同，開度不變，出口壓力不變。調節導閥彈簧即可設定出口壓力。
活塞式安全泄壓閥AX742X工作特點：
1、壓力控制穩定可靠。導閥、主閥連續工作，下游壓力變化連續、平穩，受進口壓力影響小。
2、操作方便。工作壓力調定后，當上游壓力或流量變動時主閥自動調節，穩定了下游壓力。
3、閥體采用了全通道、直流式、流線型設計。水力損失小，節能效果好。

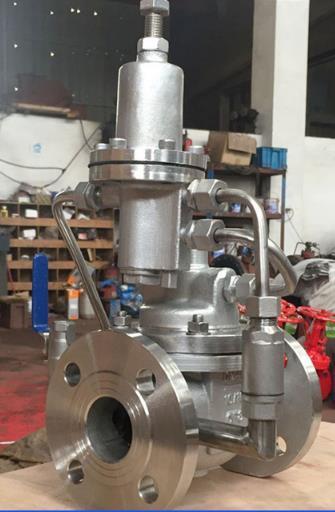

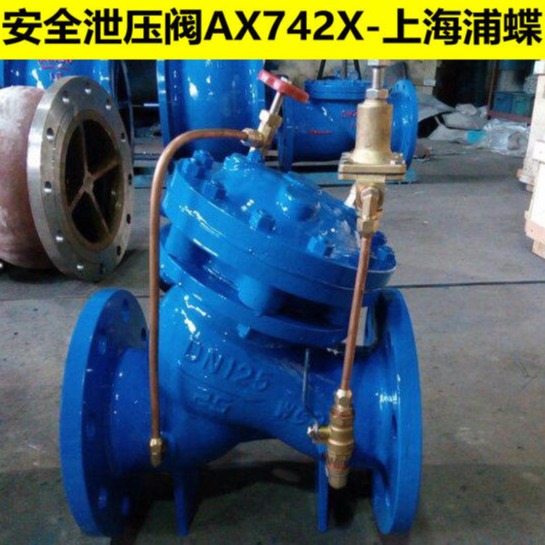

活塞式安全泄壓閥AX742X圖片：


售后訂購及報價：

1:咨詢訂購產品需提供產品類別,型號,規格,材質種類,壓力等級,技術要求,也可提供產品的舊圖給客服人員,以便準確獲取報價及供貨周期,

2:浦蝶公司銷售產品均實行產品質量三包,質保期內包退,包換,保修,

3:篇幅有限，產品標注的價格僅供參考，具體報價請咨詢本公司銷售人員,部分產品的規格參數未能列全,如有特殊規格或其他要求請及時報給客服人員,產品參數,尺寸,圖片僅供用戶選型參考,如有特殊需求請及時提出,所有產品報價有效期為1個月（報價日起算）,請及時確認溝通.
