承插焊球閥,Q61F不銹鋼承插焊球閥
閥門類型:承插焊球閥
閥門型號:Q61F
尺寸規格:DN10-100mm
安裝形式:承插焊式
壓力等級:1.6-32MPa
主體材質:鑄鋼WCB,碳鋼CS,不銹鋼304,316等,
產品銘牌:浦蝶
承插焊球閥,Q61F不銹鋼承插焊球閥適用溫度范圍:-20～180℃～350℃公稱壓力:1.6-32MPa球閥是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的閥門。球閥的啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。球閥主要用于截?cái)嗷蚪油ü艿篮驮O(shè)備介質，也可用于流體的調節與控制，球閥流體阻力小，結構簡單，體積小，重量輕，緊密可靠，操作維修方便，不會引起閥門密封面的侵蝕，適用范圍廣。
承插焊球閥,Q61F不銹鋼承插焊球閥使用介紹
| 公稱壓力 |
適用穩定范圍 |
適用介質 |
承插焊標準SW |
| 1.6-6.4MPa |
-20～232℃～350℃ |
水、油、氣及某些腐蝕性液體（W。O。G） |
GB12224.ANSIB16.25 |
主要零件材料
| 零件名稱 |
材質 |
| 閥體 |
不銹鋼CF8M |
碳鋼WCB |
| 密封圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
| 閥蓋 |
不銹鋼CF8M |
碳鋼WCB |
| 球體 |
不銹鋼SS316 |
不銹鋼SS304 |
| 閥桿 |
不銹鋼SS316 |
不銹鋼SS316 |
| 螺母 |
不銹鋼SS304 |
FCD45 |
| 墊圈 |
不銹鋼SS304 |
FCD45 |
| 手柄套 |
塑料 |
塑料 |
| 手柄 |
不銹鋼SS304 |
不銹鋼SS304 |
| 閥桿螺母 |
不銹鋼SS304 |
B7 |
| 填料壓蓋螺母 |
不銹鋼SS304 |
不銹鋼SS304 |
| 填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
| 止推墊圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
| 螺栓 |
不銹鋼SS304 |
不銹鋼SS304 |

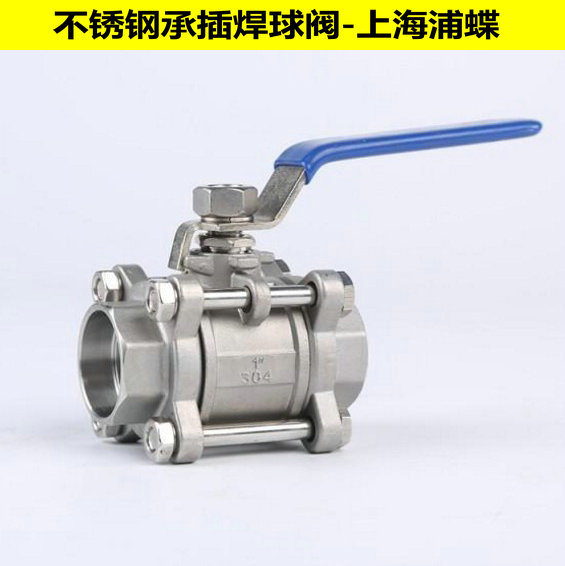

承插焊球閥,Q61F不銹鋼承插焊球閥圖片:
承插焊球閥,Q61F不銹鋼承插焊球閥技術參數尺寸圖:
售后訂購：
1:咨詢訂購產品需提供產品類別,型號,規格,材質種類,壓力等級,技術要求,也可提供產品的舊圖給客服人員,以便準確獲取報價及供貨周期,
2:浦蝶公司銷售產品均實行產品質量三包,質保期內包退,包換,保修,
3:產品參數,尺寸,圖片僅供用戶選型參考,如有特殊需求請及時提出,所有產品報價有效期為1個月（報價日起算）,請及時確認溝通. |
