三通球閥,三通換向球閥
閥門類型:三通球閥
閥門型號:Q44F ,Q45F
尺寸規格:DN15-300mm
安裝形式:法蘭式
壓力等級:1.6-4.0MPa
主體材質:鑄鋼WCB,碳鋼CS,不銹鋼304,316等,
產品銘牌:浦蝶
三通球閥有T型和L型。T型能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。L型只能連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，只起分配作用。
三通球閥,三通換向球閥產品特點
1、三通球閥在結構上采用一體化結構，4面閥座的密封型式，法蘭聯接少，可靠性高，設計實現了輕量化
2、三通球芯分T型和L型，使用壽命長，流通能力大，阻力小。
硬密封三通球閥類型代號：Q表示球閥；
連接形式代號：4表示法蘭式;
結構形式代號：4表示L形三通、5表示T形三通;
密封面材料代號：H表示不銹鋼、F表示氟塑料;
閥體壓力代號：16表示十六公斤;
閥體材質代號：C表示碳鋼、P表示不銹鋼304、R表示不銹鋼316;
Q44/Q45三通球閥相關型號：Q44F-16C、Q44F-16P、Q44H-16C、Q44H-16P、Q44H-16R、Q45H-16C、Q45H-16P、Q45H-16R、Q45F-16C、Q45F-16P
硬密封三通球閥,三通換向球閥，型號：Q44H/Y,Q45H/Y，硬密封三通球閥有T型和L型。T型能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。L型只能連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，只起分配作用。
硬密封三通球閥,三通換向球閥產品特點
1、三通球閥在結構上采用一體化結構，4面閥座的密封型式，法蘭聯接少，可靠性高，設計實現了輕量化
2、三通球芯分T型和L型，使用壽命長，流通能力大，阻力小
3、球閥按作用式分單作用和雙作用兩種型式，單作用式的特點是一旦動力源發生故障時，球閥將處于控制系統要求的狀態。
三通球閥,三通換向球閥參數
|
公稱壓力
PN(MPa) |
試驗壓力 |
|
殼體 |
高壓液密封 |
低壓液密封 |
|
1.6 |
2.4 |
1.76 |
0.6 |
|
2.5 |
3.75 |
2.75 |
|
4.0 |
6.0 |
4.4 |
|
CLASS150 |
3.0 |
2.2 |
|
適用工況 |
適用介質 |
水、油品、氣等非腐蝕介質和酸堿腐蝕介質 |
|
適用溫度 |
-28～350℃ |
|
應用規范 |
連接法蘭 |
JB79-59 GB9113、
HG20592-97、 ANSI B16.5 |
|
檢驗試驗 |
JB/T 9092-99 、API598 |
三通球閥,三通換向球閥主要零件材料：
|
零件名稱 |
材質 |
|
GB |
ASTM |
|
閥體、閥蓋 |
WCB |
A216-WCB |
|
密封圈 |
PTFE、對位聚苯 |
PTFE、對位聚苯 |
|
球體 |
1Cr18Ni9Ti |
SS 304 |
|
閥座、閥桿 |
2Cr13 |
A246-416 |
|
雙頭螺栓 |
35CrMoA |
A193-B7 |
L型三通球閥,三通換向球閥連接尺寸和外形 PN1.6MPa
|
型號 |
公稱通徑
DN(mm) |
尺寸 |
|
L |
L2 |
D |
D1 |
D2 |
b |
f |
Z-d |
H |
W |
|
Q44F-16C
(P)
(R) |
15 |
150 |
72 |
95 |
65 |
45 |
14 |
2 |
4-14 |
95 |
130 |
|
20 |
160 |
80 |
105 |
75 |
55 |
14 |
2 |
4-14 |
110 |
130 |
|
25 |
180 |
90 |
115 |
85 |
65 |
14 |
2 |
4-18 |
120 |
140 |
|
32 |
200 |
100 |
135 |
100 |
78 |
16 |
2 |
4-18 |
144 |
180 |
|
40 |
220 |
110 |
145 |
110 |
85 |
16 |
3 |
4-18 |
152 |
220 |
|
50 |
240 |
120 |
160 |
125 |
100 |
16 |
3 |
4-23 |
182 |
220 |
|
65 |
260 |
130 |
180 |
145 |
120 |
16 |
3 |
4-18 |
193 |
240 |
|
80 |
280 |
140 |
195 |
160 |
135 |
20 |
3 |
8-18 |
217 |
270 |
|
100 |
320 |
160 |
215 |
180 |
155 |
20 |
3 |
8-18 |
245 |
350 |
|
125 |
380 |
190 |
245 |
210 |
185 |
22 |
3 |
8-18 |
282 |
500 |
|
150 |
440 |
220 |
280 |
240 |
210 |
24 |
3 |
8-23 |
319 |
600 |
|
200 |
550 |
260 |
335 |
295 |
265 |
26 |
3 |
12-23 |
380 |
1000 |
|
250 |
670 |
310 |
405 |
355 |
320 |
30 |
3 |
12-25 |
460 |
1400 |
|
300 |
720 |
370 |
460 |
410 |
375 |
30 |
3 |
12-25 |
520 |
1800 |
T型三通球閥,三通換向球閥尺寸和外形 PN1.6MPa
|
型號 |
公稱通徑
DN(mm) |
尺寸 |
|
L |
L2 |
D |
D1 |
D2 |
b |
f |
Z-d |
H |
W |
|
Q45F-16C
(P)
(R) |
15 |
150 |
72 |
95 |
65 |
45 |
14 |
2 |
4-14 |
95 |
130 |
|
20 |
160 |
80 |
105 |
75 |
55 |
14 |
2 |
4-14 |
110 |
130 |
|
25 |
180 |
90 |
115 |
85 |
65 |
14 |
2 |
4-18 |
120 |
140 |
|
32 |
200 |
100 |
135 |
100 |
78 |
16 |
2 |
4-18 |
144 |
180 |
|
40 |
220 |
110 |
145 |
110 |
85 |
16 |
3 |
4-18 |
152 |
220 |
|
50 |
240 |
120 |
160 |
125 |
100 |
16 |
3 |
4-23 |
182 |
240 |
|
65 |
260 |
130 |
180 |
145 |
120 |
16 |
3 |
4-18 |
193 |
270 |
|
80 |
280 |
140 |
195 |
160 |
135 |
20 |
3 |
8-18 |
217 |
350 |
|
100 |
320 |
160 |
215 |
180 |
155 |
20 |
3 |
8-18 |
245 |
500 |
|
125 |
380 |
190 |
245 |
210 |
185 |
22 |
3 |
8-18 |
282 |
600 |
|
150 |
440 |
220 |
280 |
240 |
210 |
24 |
3 |
8-23 |
319 |
1000 |
|
200 |
550 |
260 |
335 |
295 |
265 |
26 |
3 |
12-23 |
380 |
1300 |
|
250 |
670 |
310 |
405 |
355 |
320 |
30 |
3 |
12-25 |
460 |
1700 |
|
300 |
720 |
370 |
460 |
410 |
375 |
30 |
3 |
12-25 |
520 |
2100 |

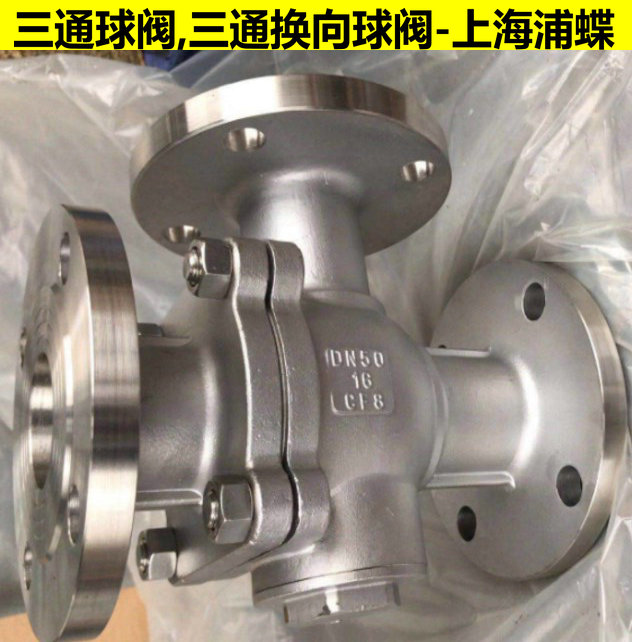

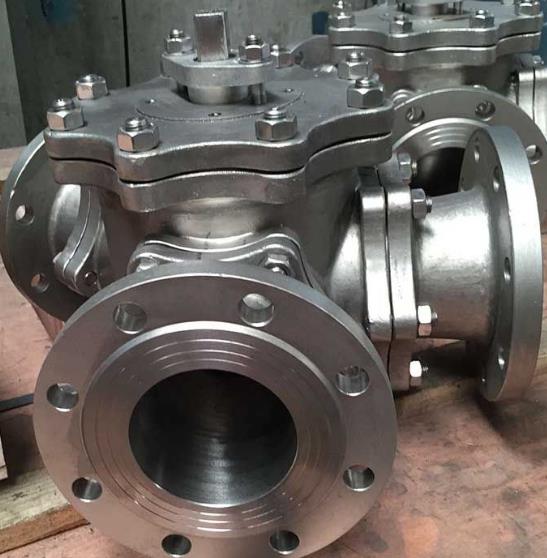

三通球閥,三通換向球閥圖片：
Y型三通球閥圖片：

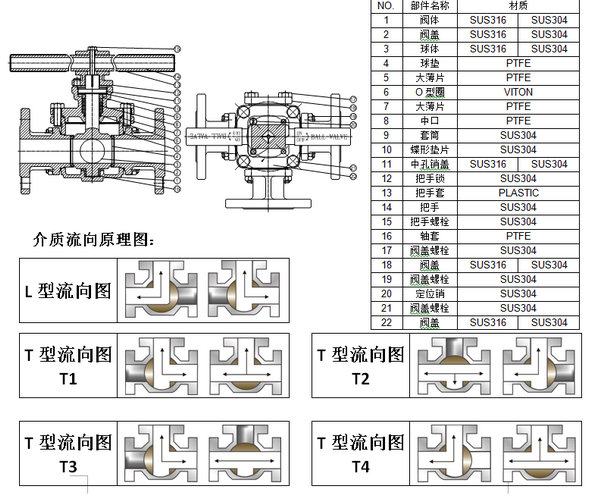

三通球閥,三通換向球閥尺寸結構圖：
售后訂購：
1:咨詢訂購產品需提供產品類別,型號,規格,材質種類,壓力等級,技術要求,也可提供產品的舊圖給客服人員,以便準確獲取報價及供貨周期,
2:浦蝶公司銷售產品均實行產品質量三包,質保期內包退,包換,保修,
3:產品參數,尺寸,圖片僅供用戶選型參考,如有特殊需求請及時提出,所有產品報價有效期為1個月（報價日起算）,請及時確認溝通. |
