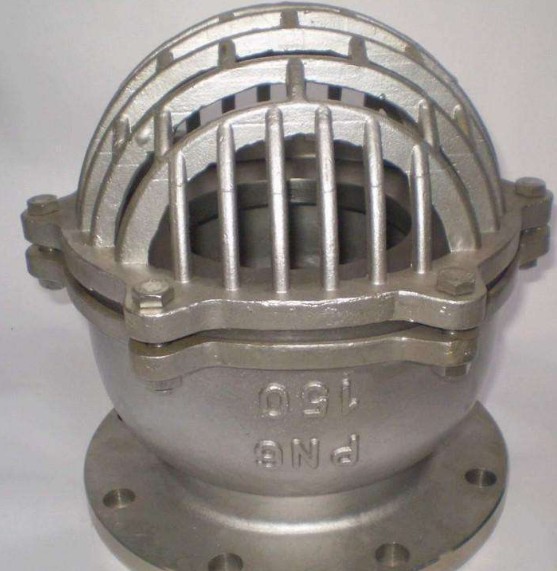

不銹鋼底閥,H42不銹鋼底閥
閥門類型：不銹鋼底閥
閥門型號：H42X,H42W
尺寸規格：DN15-500mm
安裝形式：法蘭式
壓力等級：0.6-1.6MPa
主體材質：不銹鋼304，316等；
產品銘牌：浦蝶
不銹鋼底閥,H42不銹鋼底閥屬于節能型閥門,安裝在水泵水下吸管的底端.限制水泵管內液體返回水源,起著只進不出的功能.閥蓋上有很多個進水品和加強筋,起到了不易堵塞,主要應用在抽水的管路上.水道和支承的作用.口徑有單瓣,雙瓣,多瓣型.有法蘭連接和螺紋連接。
結構原理
H42X不銹鋼底閥由閥體，閥瓣，閥蓋，襯套，密封圈等零件組成，詳見下圖水源的水從閥蓋進入閥體。在流體的壓力作用下，閥瓣打開水，當示停后出口管內的壓力將閥瓣迅速關閉，液體將不會倒回水源，起到了即暢通抽水又節約水能損失的作用。
性能規范
適用介質：水、油、及非腐蝕性介質
適用溫度：≤80 ℃
主要密封材料：灰鑄鐵、丁腈橡膠
執行標準：Q/12 NJ3583-2001
試驗標準：GB/T13927-1992
零件材料
| 零件名稱 |
材料 |
| 閥體、閥蓋、閥瓣 |
灰鑄鐵、鑄鋼、不銹鋼 |
| 密封圈 |
橡膠 |
| 墊片 |
石棉板 |
不銹鋼底閥,H42不銹鋼底閥尺寸結構圖:
