	產品名稱：	帶導流孔平板閘閥KZ43F-16C
	產品型號：	KZ43F


	咨詢電話：021-34556223,34556225 銷售部

相關產品

手動灰渣平板閘閥KHZ43F

液動灰渣平板閘閥KHZ743F

自動補償平衡式雙平板閘閥

帶導流孔平板閘閥KZ43F-16C

【帶導流孔平板閘閥KZ43F-16C】-上海浦蝶閥門有限公司
產品型號：KZ43F
產品口徑：DN50-1000
產品壓力：1.6~6.4Mpa
產品材質：鑄鋼、不銹鋼、合金鋼等

1.【帶導流孔平板閘閥】標準

產品規范	設計規范	結構長度	連接法蘭	試驗與檢驗	壓力 -溫度	產品標識
	JB/T 5298	JB/T 5298	JB/T79	JB/T 5298	GB 9131	GB/T 12220
	API6D	API 6D	ANSI B16.5	AP16D	ANSI B16.34	MSS SP-25

2.【帶導流孔平板閘閥】性能規范

壓力等級		常溫下降壓力試驗				適用溫度 (℃)			適用介質
壓力等級		殼體	左密封	左密封	低壓密封	“G”型	“D”型	普通型	“抗硫”	“基本”
公稱壓力(MPa)	1.6	2.4	1.76	1.76	0.6	-29～250	-46～121	-29～121	含 H20和	石油
	2.5	3.75	2.75	2.75	0.6
	4.0	6.0	4.4	4.4	0.6
	6.4	9.6	7.04	7.04	0.6
磅級	150	3.1	2.3	2.3	0.6
磅級	300	5.52	7.6	5.52	0.6

3.【帶導流孔平板閘閥】零件材料

零件名稱	零部件材料
零件名稱	JB/T7298		API6D
閥門 /閥蓋	WCB	WC6	A352-1CB	A351-CF8M
閘板	2Cr13+ENP	20CrMoV+ST1	ANSI410+ENP	ANSI 316+ENP
閥桿	2Cr13	2Cr13	A182-F6a	A182-F316S
閥座	25+PTFE	20CrMoV+ST1	A105+PTFE	A182-F316+PTFE
填料	NBR/FPM	柔性石墨		聚四氟乙烯 /PTFE+FPM
墊片	18-8/柔性石墨
螺栓	35	35CrM0	A193-B7M	A193-B8
適用溫度	-29～250℃	-29-550℃	-46-350℃	-40-200℃
適用介質	水、油品、蒸汽	蒸汽、油品	丙烷、乙烯	硝酸類

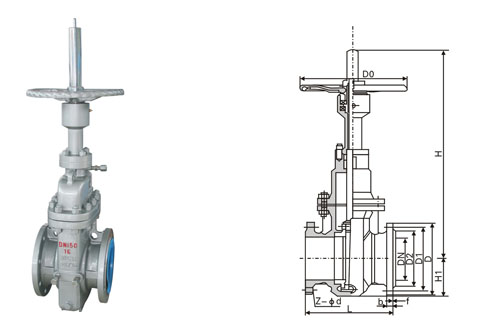

4.【帶導流孔平板閘閥】主要外形和連接尺寸單位Unit：mm

公稱壓力PN	DN	L	D	D1	D2	D0	f	b	H	H1	Z-φd
1.6MPa	50	178	160	125	100	250	3	16	584	80	4-18
	65	190	180	145	120	250	3	18	634	95	4-18
	80	203	195	160	135	250	3	20	688	100	8-18
	100	229	215	180	155	300	3	20	863	114	8-18
	125	254	245	210	185	350	3	22	940	132	8-18
	150	267	280	240	210	350	3	24	1030	150	8-23
	200	292	335	295	265	350	3	26	1277	168	12-23
	250	330	405	355	320	400	3	30	1491	203	12-25
	300	356	460	410	375	450	4	30	1701	237	12-25
	350	381	520	470	435	500	4	34	1875	265	16-25
	400	406	580	525	485	305	4	36	2180	300	16-30
	450	432	640	585	545	305	4	40	2440	325	20-30
	500	457	705	650	608	305	4	44	2860	360	20-34
	600	508	840	770	718	305	5	48	3450	425	20-41
	700	610	910	840	788	305	5	50	3960	460	24-4l
	800	660	1020	950	898	305	5	52	4550	512	24-41
	900	711	1120	1050	998	250	5	54	5250	565	28-41
	1000	811	1255	1170	1110	250	5	56	5870	630	28-48
2.5MPa	50	178	160	125	100	250	3	20	584	80	4-18
	65	190	180	145	120	300	3	22	634	95	8-18
	80	203	195	160	135	350	3	22	688	100	8-18
	100	229	230	190	160	350	3	24	863	114	8-23
	125	254	270	220	188	350	3	28	940	132	8-25
	150	267	300	250	218	400	3	30	1030	150	8-25
	200	292	360	310	278	450	3	34	1277	168	12-25
	250	330	425	370	332	500	3	36	1491	203	12-30
	300	356	485	430	390	305	4	40	1701	237	16-30
	350	381	550	490	448	305	4	44	1875	265	16-34
	400	406	610	550	505	305	4	48	2180	300	16-34
	450	432	660	600	555	305	4	50	2440	325	20-34
	500	457	730	660	6lO	305	4	52	2860	360	20-4l
	600	508	840	770	718	305	5	56	3450	425	20-41
	700	610	955	875	815	305	5	60	3960	460	24-48
	800	660	1070	990	930	305	5	64	4550	512	24-48
	900	711	1180	1090	1025		5	66	5250	595	28-54
	1000	811	1305	1210	1140		5	68	5870	660	28-58

主要外形和連接尺寸單位Unit：mm

公稱壓力PN	DN	L	D	D1	D2	Y	D0	f	f2	b	H	H1	Z-φd
4.0MPa	50	250	160	125	100	88	250	3	4	20	584	80	4-18
	65	280	180	145	120	110	250	3	4	22	634	95	8-18
	80	310	195	160	135	12l	250	3	4	22	679	102	8-18
	100	350	230	190	160	150	300	3	4.5	24	863	115	8-23
	125	400	270	220	188	176	350	3	4.5	28	940	133	8-25
	150	450	300	250	218	204	350	3	4.5	30	1040	152	8-25
	200	550	375	320	282	260	350	3	4.5	38	1282	188	12-30
	250	650	445	385	345	313	400	3	4.5	42	1495	223	12-34
	300	750	510	450	408	364	450	4	4.5	46	1701	250	16-34
	350	850	570	510	465	422	500	4	5	52	1880	280	16-41
	400	950	655	585	535	474	305	4	5	58	2200	310	20-41
	450	1050	680	610	560	524	305	4	5	60	2480	335	20-41
	500	1150	755	670	612	576	305	4	5	62	2890	380	20-48
	600	1350	890	795	730	678		5	6	62	3460	450	20-54
	700	1450	995	900	835	768	305	5	6	68	3985	500	24-54
	800	1650	1135	1030	960	876	305	5	6	76	4750	570	24-58
6.4MPa	50	250	175	135	105	88	250	3	4	26	584	90	4-23
	65	280	200	160	130	110	250	3	4	28	634	105	8-23
	80	310	210	170	140	121	250	3	4	30	679	110	8-23
	100	350	250	200	168	150	300	3	4.5	32	763	130	8-25
	125	400	295	240	202	176	350	3	4.5	36	970	150	8-30
	150	450	340	280	240	204	350	3	4.5	38	1038	175	8-34
	200	550	405	345	300	260	350	3	4.5	44	1282	210	12-34
	250	650	470	400	352	313	400	3	4.5	48	1495	240	12-41
	300	750	530	460	412	364	450	4	4.5	54	1965	270	16-41
	350	850	595	525	475	422	500	4	5	60	2185	300	16-41
	400	950	670	585	525	474	305	4	5	66	2573	335	16-48
	450	1050	715	630	570	524	305	4	5	68	2800	360	20-48
	500	1150	800	705	640	576	305	4	5	70	3280	405	20-54
	600	1350	930	820	750	678	305	5	6	76	3800	470	20-58
10.0MPa	50	250	195	145	112	88	250	3	4	28	590	100	4-25
	65	280	220	170	138	110	250	3	4	32	640	115	8-25
	80	310	230	180	148	121	250	3	4	34	680	120	8-25
	100	350	265	210	172	150	300	3	4.5	38	870	135	8-30
	125	400	310	250	210	176	350	3	4.5	42	980	155	8-34
	150	450	350	290	250	204	350	3	4.5	46	1100	180	12-34
	200	550	430	360	312	260	350	3	4.5	54	1315	220	12-41
	250	650	500	430	382	313	400	3	4.5	60	1605	255	12-41
	300	750	585	500	442	364	450	4	4.5	70	1925	295	16-48
	350	850	665	560	498	422	500	4	5	76	2280	335	16-54
	400	950	715	620	558	474	305	4	5	80	2580	360	16-54

【帶導流孔平板閘閥】【價格】【參數】【供應信息】請來電詳詢
