空氣減壓閥,YK43F-16壓縮空氣減壓閥
閥門類型：空氣減壓閥
閥門型號：YK43F-16C，YK43F-16P（另有其他壓力等級可選）
尺寸規格：DN15-500mm
安裝形式：法蘭式
壓力等級：MPa
主體材質：鑄鋼WCB，碳鋼CS，不銹鋼304，316等；
產品銘牌：浦蝶
工作原理：空氣減壓閥,YK43F-16壓縮空氣減壓閥出廠時,調節彈簧處于未壓縮狀態,此時主閥瓣和付閥瓣處于關閉狀態,使用時按順時針方向轉動調節螺釘,壓縮調節彈簧,使膜片下移頂開付閥瓣,介質由a孔進入活塞上方,活塞在介質壓力的作用下,向下移動推動主閥瓣離開主閥座,使介質流向閥后,同時由c孔進入膜片下方,當閥后壓力超過調定壓力時,推動膜片上移壓縮調節彈簧.付閥瓣隨之向關閉方向移動,使流入活塞上方的介質減小,壓力也隨之下降,此時主閥瓣在主閥瓣彈簧力的推動下上移,使主閥瓣與主閥座的間隙減小,介質流量隨之減少,使閥后壓力隨之下降到新的平衡,反之當閥后壓力低于調定壓力時,主閥瓣和主閥座間隙增大,介質流量隨之增加,使閥后壓力隨之增高達到新的平衡.本產品主要用于氣體管路，如煤氣、空氣、氮?dú)�、氧氣、氫氣、液化氣、天然氣等氣體。

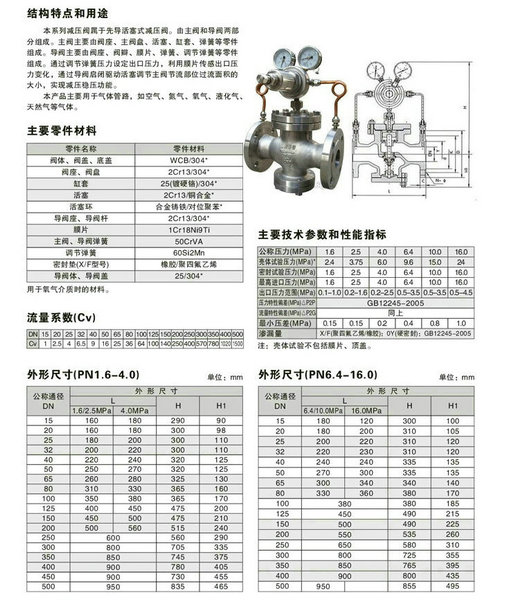

組成：空氣減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
空氣減壓閥性能范圍
| 公稱壓力（MPa） |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
| 殼化試驗壓力（Mpa） |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
24 |
| 密封試驗壓力（Mpa） |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
| 最高進口壓力（Mpa） |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
| 出口壓力范圍（Mpa） |
1.0-1.0 |
0.1-1.6 |
0.1-2.5 |
0.5-3.5 |
0.5-35 |
0.5-45 |
| 壓力特性偏差（Mpa）△P2P |
GB12246-1989 |
| 流量特性偏差（Mpa）△P2G |
GB12246-1989 |
| 最小壓差（Mpa） |
0.15 |
0.15 |
0.2 |
0.4 |
0.8 |
1.0 |
| 滲漏量 |
GB12245-1989 |
| 其他標準 |
其他非標定制 |
空氣減壓閥流量系數(Cv)
| DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
| Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
25 |
36 |
64 |
100 |
140 |
250 |
400 |
570 |
780 |
1020 |
1500 |
空氣減壓閥主要零件材料
| 零件名稱 |
零件材料 |
| 閥體閥蓋底蓋 |
WCB/或不銹鋼 |
| 閥座閥盤 |
2Cr13/或不銹鋼 |
| 缸套 |
2Cr13/銅合金/或不銹鋼 |
| 活塞 |
合金鑄鐵/或不銹鋼 |
| 導閥座導閥桿 |
2Cr13/或不銹鋼 |
| 主閥彈簧 |
1Cr18Ni9Ti/或不銹鋼 |
| 導閥主彈簧 |
50CrVA/或不銹鋼 |
| 調節彈簧 |
60Si12Mn/或不銹鋼 |
售后訂購：
1：咨詢訂購產品需提供產品類別，型號，規格，材質種類，壓力等級，技術要求，也可提供產品的舊圖給客服人員，以便準確獲取報價及供貨周期；
2：浦蝶公司銷售產品均實行產品質量三包，質保期內包退、包換、保修；
3：產品參數、尺寸、圖片僅供用戶選型參考，如有特殊需求請及時提出，所有產品報價有效期為1個月（報價日起算），請及時確認溝通。
|
