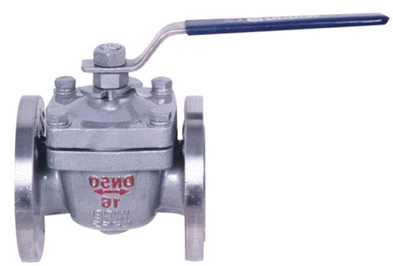

【斜面球閥】-上海浦蝶閥門有限公司
產品型號：Q16F、Q66F
產品口徑：DN15-200
產品壓力：0.6~10.0Mpa
產品材質：鑄鋼、不銹鋼、合金鋼等 1.【斜面球閥】結構特點：
1、獨特的結構密封更加可靠斜面球閥又稱“楔式球閥”，采用整體上裝式新型結構。兩閥座密封面設計成楔形兩斜面，球體上部有一彈簧。在彈簧力的作用下，閥座密封面與球體緊密貼合，形成可靠的密封。
2、閥桿凸肩結構即可防脫又保證了上密封性能閥桿下端設有凸肩，可在閥體內壓異常升高時，防止閥桿脫出。在彈簧及介質力的作用下，閥桿 凸肩壓緊墊片，形成上密封效果。
3、先進的防火、防靜電結構在球體與閥座之間設置有防火金屬環。在意外火災閥座燒損后，金屬環壓在球體上起到密封作用。確保系統的安全，防止重大事故發生。球體上部的予緊彈簧可將球體與閥座摩擦產生的靜電，經導線導入地下。防止因靜電產生的火花點燃易燃易爆介質，保證系統的安全。
4、閥門的啟、閉力小，安裝、維修方便閥桿填料函的密封采用填料平面與閥桿凸肩、
閥蓋平面的壓緊，靠彈簧的予緊力及上壓蓋的壓緊力實現密封。減輕了閥門的啟、閉力。閥門采用整體上裝式結構，只須將上部閥蓋拆開，既可取出閥門體內全部零件。便于閥門的維修和更換。 2.【斜面球閥】標準規范
設計制造：GB12237-1989
結構長度：GB12221-1989
法蘭連接：GB9113，JB/T79

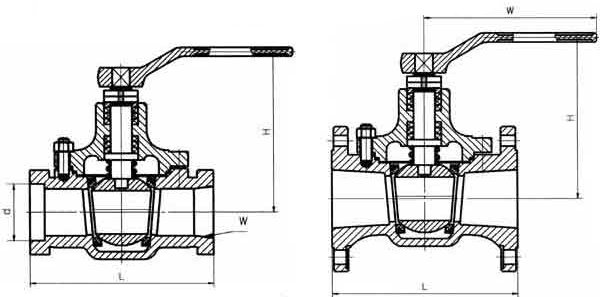

G20592，SH3406 焊接標準： GB12224-1989 3.【斜面球閥】主要結構尺寸及重量
內螺紋連接 PN1.6、2.5、4.0、6.4(Mpa) DN | L | H | W螺紋 | 15 | 90 | 78 | 1/2” | 20 | 100 | 82 | 3/4” | 25 | 115 | 88 | 1” | 40 | 150 | 95 | 11/2” | 50 | 180 | 110 | 2” |
承插焊連接PN 1.6、2.5、4.0、6.4(Mpa) DN | L | H | d | 15 | 90 | 78 | 22.5 | 20 | 100 | 82 | 28.5 | 25 | 115 | 88 | 34.5 | 40 | 150 | 95 | 48.7 | 50 | 180 | 110 | 61.3 |
Q46型 法蘭連接斜面球閥 PN 1.6(Mpa) DN | L | H | W | 15 | 130 | 60 | 150 | 20 | 130 | 65 | 150 | 25 | 140 | 75 | 150 | 32 | 165 | 90 | 150 | 40 | 165 | 95 | 230 | 50 | 203 | 110 | 230 | 65 | 222 | 145 | 350 | 80 | 241 | 150 | 450 | 100 | 305 | 180 | 450 | 125 | 356 | 250 | 600 | 150 | 394 | 270 | 700 | 200 | 457 | 345 | 950 |
PN 2.5(Mpa) DN | L | H | W | 15 | 130 | 78 | 150 | 20 | 130 | 85 | 160 | 25 | 140 | 95 | 180 | 32 | 165 | 150 | 250 | 40 | 165 | 150 | 300 | 50 | 203 | 190 | 350 | 65 | 222 | 195 | 350 | 80 | 241 | 215 | 400 | 100 | 305 | 250 | 450 | 125 | 356 | 286 | 600 | 150 | 394 | 320 | 700 | 200 | 457 | 345 | 950 |
美標系列
標準規范
設計制造： ANSI B16.34，API6D，BS5159，JIS
結構長度： ANSI B16.10
法蘭連接： ANSI B16.5，JIS
焊接標準： ANSI B16.25 注：連接尺寸見后面“附表”。
【斜面球閥】【價格】【參數】【供應信息】請來電詳詢 |
