靜態平衡閥,SP45F靜態流量平衡閥 閥門類型：靜態平衡閥
閥門型號：SP45F、SP15F
尺寸規格：DN15-350mm
安裝形式：法蘭式，螺紋式
壓力等級：1.0-2.5MPa
主體材質：鑄鋼WCB，碳鋼CS，不銹鋼304，316等；
產品銘牌：浦蝶 靜態平衡閥,SP45F靜態流量平衡閥是通過改變閥芯與閥座的間隙靜態平衡閥（開度），來改變流經閥門的流動阻力以達到調節流量的目的，其作用對象是系統的阻力，靜態平衡閥能夠?qū)⑿碌乃堪凑赵O(shè)計計算的比例平衡分配，各支路同時按比例增減，仍然滿足當前氣候需要下的部份負荷的流量需求，起到熱平衡的作用。統中存在的室溫冷熱不均問題。同時能準確地調節壓降和流量,用以改善管網系統中液體流動狀態,達到管網液體平衡和節約源的目的。閥門設有開啟度指示、開度鎖定裝置及用于流量測定的測壓小閥，只要在各支路及用戶入口裝上適當規格的平衡閥，并用專用智能儀表進行一次性調試后鎖定，將系統的總水量控制在合理的范圍內、從而克服了“大流量，小溫差”的不合理現象。該產品是供熱系統中的理想產品。既可安裝在供水管上，也可以安裝在回水管上，一般我們建議安裝在回水管上，尤其對于高溫環路，為方便調試，更要裝在回水管上，安裝了平衡閥的供（回）水管不必再設截止閥。 靜態平衡閥,SP45F靜態流量平衡閥優點 1、優秀的調節性能； 2、優秀的截止功能；
3、精確到1/10圈的開啟圈數顯示；
4、理論流量特性曲線為等百分比（近似）特性，當閥權度為30-50%時，實際流量特性為線性；
5、具備開度鎖定功能，非物業管理人員無法改變設定狀態；
6、可方便有效地對壓力、流量進行調節，配套智能儀表可方便地顯示工作壓差與流量，指導和記錄平衡調節方案； 靜態平衡閥,SP45F靜態流量平衡閥結構特點 1、閥門設有開啟度指示、開度鎖定裝置及用于流量測定的測壓小閥；
2、克服了“大流量，小溫差”的不合理現象；
3、既可安裝在供水管上，也可以安裝在回水管上；
4、安裝了平衡閥的供（回）水管不必再設截止閥；
5、精確到1/10圈的開啟圈數顯示；
6、聚四氟乙烯密封，密封性能可靠，使用壽命長；
7、內部元件采用不銹鋼、銅合金制造，抗銹蝕性能強； 零部件材料 | 零件名稱 | 閥體、閥蓋 | 閥桿 | 閥瓣 | 密封墊 | | 材料 | 灰鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼 | 不銹鋼 | 球墨鑄鐵 | 橡膠石棉板 |
靜態平衡閥,SP45F靜態流量平衡閥技術參數 | 公稱壓力(MPa) | 殼體試驗壓力(MPa) | 適用溫度 | 適用介質 | 特性曲線 | 安裝使用范圍 | | 1.6 | 2.4 | ≤120℃ | 水、油等非腐蝕性液體 | 等百分比 | 管網系統主干、分支干、室內供水干管、分支立管及多臺鍋爐 |
產品特點 1、準確地調節壓降和流量。
2、解決供熱（空調）系統中存在的室溫冷熱不均問題。
3、等百分比流量特性，能夠合理地分配流量。
4、克服了“大流量，小溫差”的不合理現象。
5、達到管網液體平衡和節約源的目的。
6、安裝了靜態平衡閥的供（回）水管不必再設截止閥。 性能規范 | 應用范圍 | 供熱及制冷系統，生活水系統及冷卻塔循環水系統，最大工作壓力：25bar、額定壓力：PN25 | | 閥體 | 球磨鑄鐵EN-GJS-400-15、鑄鋼WCB、不銹鋼304 | | 連接扣 | PP、WCB | | 閥錐、閥軸 | 銅合金 | | 壓力測試口 | 帶有EPDM密封的黃銅 | | 流量誤差 | ±5%(50%~100%開度) | | 工作溫度 | -20℃~+120℃當需要更高溫度時，可特殊定做，當溫度高于120℃時，請卸下手輪。 | | 密封 | PTFE/雙面O形圈 | | 手輪 | 聚酰胺材料DN50~DN400 | | 閥冒 | 球墨鑄鐵 | | 閥芯 | 硅黃銅，CuZn16Si4-C | | 數字手輪 | DN50~DN400的閥門配以紅色聚酰胺塑料 | | 表面處理 | 兩次瓷漆噴涂符合標準ISO5752，1系列，BS2080，EN558-1，1系列 | | 測量接口 | 自封式的測量口，移動蓋帽并用探針插入測量 |
流量計算 計算公式：Q=Kv×√(ΔP) （Q：流量，單位m3/h ；Kv：閥門參數 ；ΔP：閥門前后壓差，單位Bar）靜態平衡閥選型時，若無法準確知道所安裝處應補償?shù)淖枇χ禃r，為不增加系統阻力，則閥門全開情況下其前后壓差不大于5KPa。

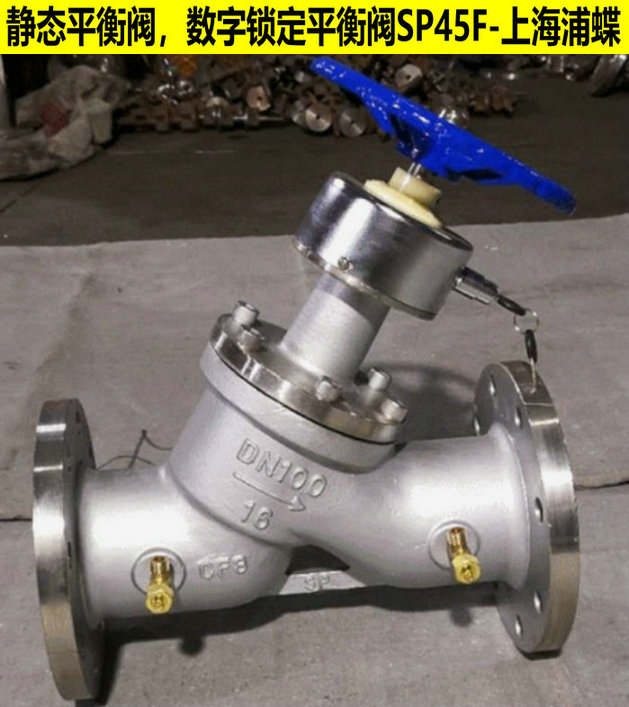

靜態平衡閥,SP45F靜態流量平衡閥圖片:

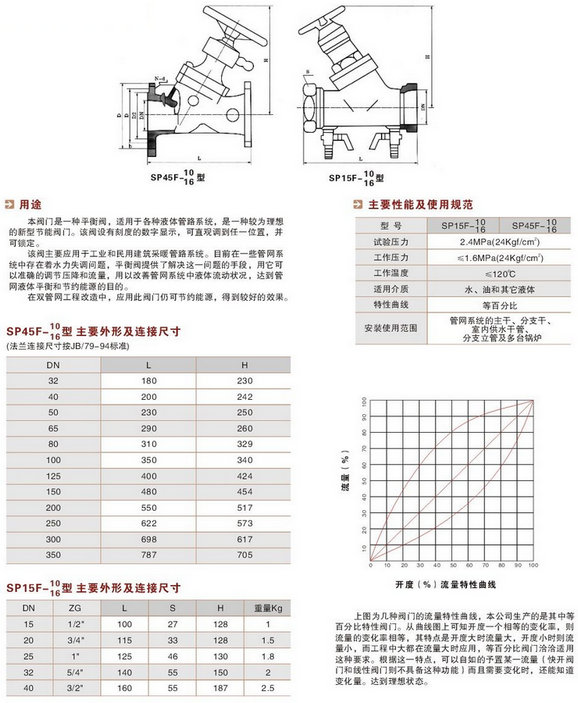

靜態平衡閥,SP45F靜態流量平衡閥產品樣冊尺寸:
售后訂購：
1：咨詢訂購產品需提供產品類別，型號，規格，材質種類，壓力等級，技術要求，也可提供產品的舊圖給客服人員，以便準確獲取報價及供貨周期；
2：浦蝶公司銷售產品均實行產品質量三包，質保期內包退、包換、保修；
3：產品參數、尺寸、圖片僅供用戶選型參考，如有特殊需求請及時提出，所有產品報價有效期為1個月（報價日起算），請及時確認溝通。 |
