1.【動活塞調節蝶閥】參數
公稱通徑 mm50801001251502002503003504004505006007008009001000額定流量系數Kv8522034053077013602130306041605450690085001220016600217002754034000公稱壓力 MPa0.6額定轉角 °70信號壓力 KPa20～100流量特性近似等百分比介質溫度 ℃-20～200(常溫) ； -40～450(中溫) ； -40～600(高溫)接管法蘭按JB78-59對夾式法蘭連接信號連接螺孔M16×1.5配用執行機構薄膜式ZMA-2ZMA-3ZMA-4ZMA-5 活塞式 ZSC-45閥體材質ZG230-450；1Cr18Ni9； ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti可配附件手輪、定位器、空氣過濾減壓器等。2.【氣動活塞調節蝶閥】執行器參數
型 號活塞直徑 mm有效面積 cm2最大行程 mm最大操作壓力 KPa最大輸出力 NZSC-452504846050021800
性能指標
執 行 機 構薄膜式執行機構活塞式執行機構類 別不帶定位器帶定位器帶定位器彈簧范圍 KPa20～100 40～20020～60 60～100項 目基 本 誤 差%±8-±2.0±2.0回 差%6-2.02.0死 區%5-0.80.8始終點偏差%氣 開始點±4.0±4.0±2.0±終點±8±8氣 關始點±8±8終點±4.0±4.0額定轉角偏差%±2.5允許泄漏量1/h2×10-2×閥的額定容量
允許壓差 MPa
配用執行機構型號ZMA-2ZMA-3ZMA-4ZMA-5ZSC-450°70°0°70°0°70°0°70°0°70°公稱通徑mm500.60.097(0.22) 800.60.038(0.086) 1000.556(0.6) 0.0196(0.0445) 125 0.60.0250(0.0542) 150 0.444(0.6) 0.0150(0.0314) 200 0.185(0.407) 0.00587(0.0129) 250 0.331(0.6) 0.00845(0.0175) 300 0.181(0.385) 0.00461(0.00983) 350 0.133(0.284) 0.00292(0.00622) 400 0.216(0.45) 0.00485(0.0101) 450 0.171(0.356) 0.00341(0.00741) 500 0.139(0.289) 0.0025(0.0052) 600 0.60.019700 0.60.0119800 0.4420.00795900 0.3390.005991000 0.2360.00403注：括號內數值為帶定位器的允許壓差。

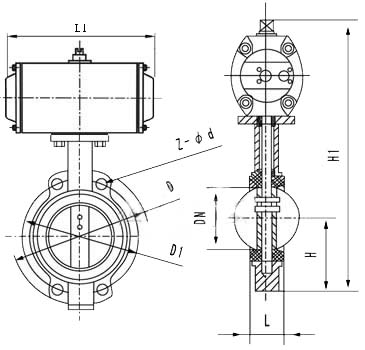

ZSRW、ZSCW氣動活塞調節蝶閥結構圖 公稱通徑DN結構長度(標準值)連接尺寸LHH1PN0.6MPaPN1.0MPa毫米英寸法蘭式對夾式DD1Z-dDD2Z-d502108431004001401104--141651254--186521/2112461154201601304--141851454-
3.【氣動活塞調節蝶閥】零件材料及推薦使用溫度范圍
零件名稱材 料溫度范圍℃閥體 閥板ZG230-450-40-450ZG1Cr18Ni9Ti-250-550ZG0Cr18Ni12Mo2Ti
注：此表為各種材料的極限使用溫度，在實際選用中應根據其產品的介質溫度范圍，確定材料的最低，最高使用溫度，其最低使用溫度不得低于介質溫度范圍下限，最高使用溫度不得高于介質溫度范圍的上限。
訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
一、若訂貨前還未選定型號，請向我們提供您的使用參數:1.公稱通徑、額定流量系數KV，
2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.信號壓力、彈簧范圍，4.流量特性，
5.閥的開關型式，6.閥體、閥芯材料，7.是否帶附件，說明附件型號。以便我們的為您正確選型。
二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；
三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。 |
