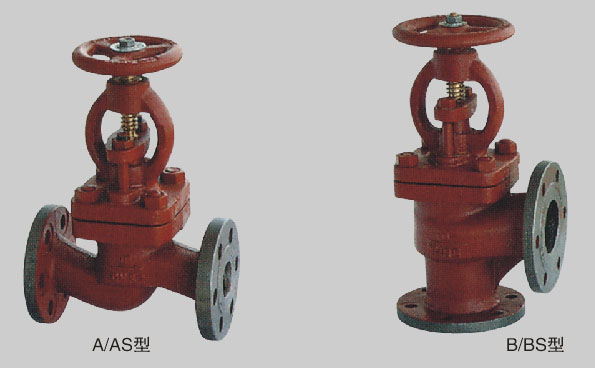

GB/T590-93船用法蘭鑄鐵截止閥
Marine Cast Iron Flanged Globe Valves
GB/T591-93船用法蘭鑄鐵截止止回閥
Marine Cast Iron Flanged Stop Check Valves

性能規范 Technical Data

公稱壓力Nominal Pressure(MPa) 公稱通徑Nominal Diameter(mm) 適用介質 Applicable Medium 0.6 50～300 海水、淡水、滑油、燃油和 t≤220℃蒸汽 Sea water, Fresh water, Lubricanting oil, Fuel oil, t≤220℃ steam. 1.0 65～250 1 6 20～50

主要零部件材質 Materials of Main Parts

零件名稱 Parts Name 材料 Material 名稱 Name 牌號 Marks 閥體、閥蓋 Body/Cover 灰鑄鐵 Gray Cast Iron HT200 閥盤 Disc 鑄錫青銅 Cast Tin Bronze ZCuSn10Zn2 閥座 Seat 鑄鋁青銅 Cast Aluminum Bronze ZcuA19Mn2 閥桿 Stem 鋁青銅 Aluminum Bronze CuA19Mn2

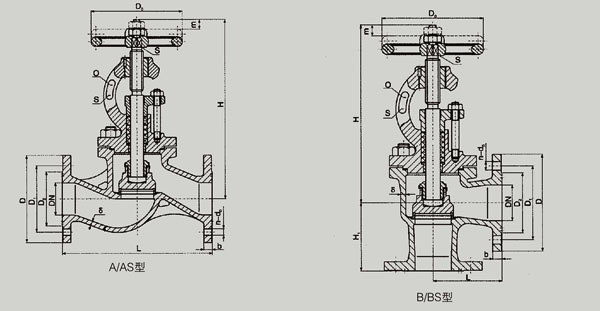

PN1.0、1.6MPa的A型、B型基本尺寸 Dimensions 公稱 壓力 PN (MPa) 公稱 通徑 DN (mm) 結構尺寸Structure Dimension 壁厚Thickness 法蘭 Flange 螺栓Bolt 手輪Hand wheel 升程 Lift Range m 參考重量 Weight(kg) L H≈ H1 A型 B型 A型 B型 B型 D D1 D2 d0 b n個 Th Do S A型 B型
