【波紋管安全閥WA42Y-16C】-上海浦蝶閥門有限公司
產品型號：WA42Y
產品口徑：DN25-200
產品壓力：1.6~10.0Mpa

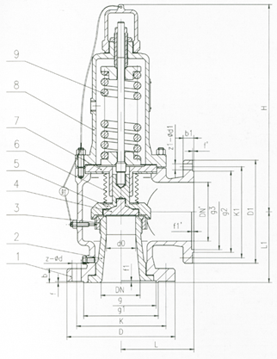

產品材質：鑄鋼、不銹鋼、合金鋼等 1.【波紋管平衡式安全閥】簡介： 波紋管平衡式安全閥適用于工作溫度≤200℃存在不穩(wěn)定背壓或有毒、腐蝕性介質的設備或管路上，作為超壓保護裝置。連 接法蘭標準≤4MPa采用JB/T……94系列1。＞4MPa按JB/T……94系列2標準。 2.【波紋管安全閥WA42Y-16C】技術圖紙：   3.【波紋管平衡式安全閥】主要部件材料： NO. | 零件名稱 | WA42Y-C型材料 | WA42Y-P型材料 | WA42Y-R型材料 | 1 | 閥體 | WCB | ZG1Cr18Ni8Ti,304 | CF | 2 | 閥座 | 2Cr13 | 1Cr18Ni8Ti | 316 | 3 | 調節(jié)圈 | 2Cr13 | 1Cr18Ni8Ti | 0Cr18Ni12Mo2Ti | 4 | 閥瓣 | 2Cr13 | 1Cr18Ni8Ti | 316 | 5 | 反沖盤 | 2Cr13 | 1Cr18Ni8Ti | 316 | 6 | 波紋管 | 304 | 304 | 316 | 7 | 導向套 | 2Cr13 | 1Cr18Ni8Ti | 0Cr18Ni12Mo2Ti | 8 | 閥蓋 | ZG230-450 | ZG230-450 | ZG230-450 | 9 | 彈簧 | 50CrVA | 50CrVA包覆氟塑料 | 50CrVA包覆氟塑料 |
安全閥安裝說明：
①各種安全閥都應垂直安裝。
②安全閥出口處應無阻力，避免產生受壓現象。
③安全閥在安裝前應專門測試，并檢查其官密封性。
④安全閥應作定期檢查。 訂貨須知:
⑴ 產品型號與名稱
⑵ 安全閥公稱通徑DN
⑶ 額定流量系數
⑷ 公稱壓力和起跳壓力
⑸ 閥體和閥內組件材質
⑹ 安全閥流量特性
⑺ 適用溫度
⑻ 有無附件
⑼ 是否帶附件 【波紋管安全閥WA42Y-16C】【價格】【參數】【供應信息】請來電詳詢 |
