【取樣閥GMJ14F】主要參數:
1. 制造標準: GB/T12224-2005 JB/T7747-1995
2. 連接形式: 內外螺紋連接(NPT,G,Rc,Rp…)
3. 結構特征: 錐面密封,活動閥瓣
4. 閥門檢驗與試驗: GB/T13927-1992
5. 公稱壓力: ≤10000Psi
6. 適用工作溫度: -29℃～+538℃
7. 適用介質: 水,油,氣等腐蝕性與非腐蝕性介質
8. 公稱通徑: DN6,…

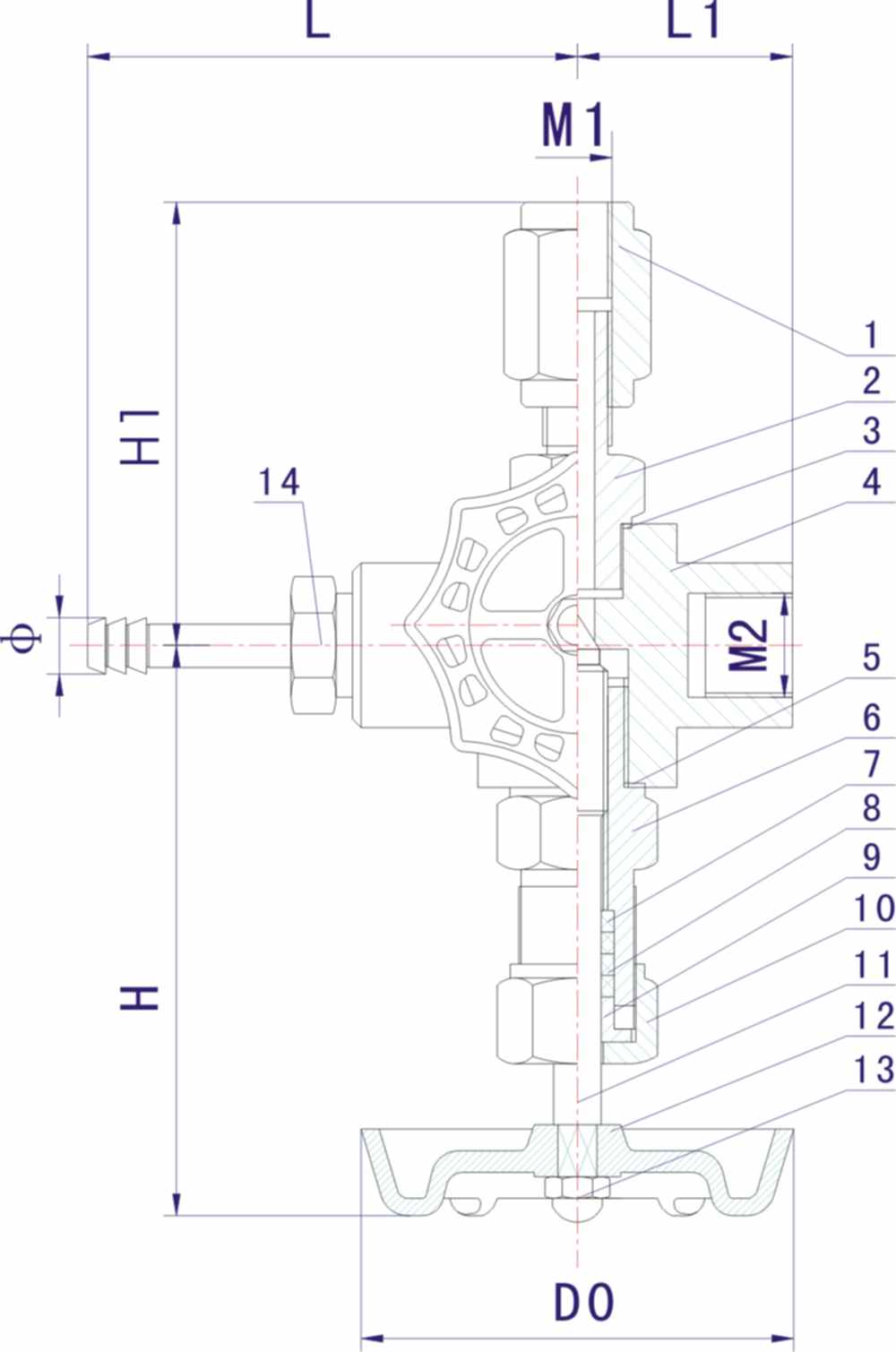

【取樣閥】主要零件材料/Materials of main parts
序號 NO. | 零件名稱 Part name | 材質 Material |
1 | 螺紋套Wrap | 20# A105 SS304 SS304L SS316 SS316L |
2 | 管接頭Pipe connection | 20# A105 SS304 SS304L SS316 SS316L |
3 | 墊片Gasket | 紫銅(Red copper) PTFE RTFE |
4 | 閥體 Body | 20# A105 SS304 SS304L SS316 SS316L |
5 | 閥蓋墊片 Bonnet Gasket | 紫銅(Red copper) PTFE RTFE |
6 | 閥蓋Bonnet | 20# A105 SS304 SS304L SS316 SS316L |
7 | 填料墊 Packing Seat | PTFE 柔性石墨(Expanded Graphite) 金屬盤根(Matel and Graphite) |
8 | 填料 Packing | PTFE 柔性石墨(Expanded Graphite) |
9 | 填料壓蓋 Packing Gland | 20# A105 SS304 SS304L SS316 SS316L |
10 | 鎖緊螺母 Lock Nut | 20# A105 SS304 SS304L SS316 SS316L |
11 | 閥桿 Stem | 20# A105 SS304 SS304L SS316 SS316L |
12 | 手輪Handle | 20# A105 SS304 SS304L SS316 SS316L |
13 | 帶帽螺母 Hooded Nut | 20# A105 SS304 SS304L SS316 SS316L |
14 | 取樣管 Sampling tube | 20# A105 SS304 SS304L SS316 SS316L |
型號 ITEM NO. | 公稱通徑 DN | M1 | M2 | ø | L | L1 | L2 | H | D0 |
GMJ14F/H | DN6 | G1/2 | M20X1.5 | ø10 | 98 | 37 | 75 | 100 | ø63 |
