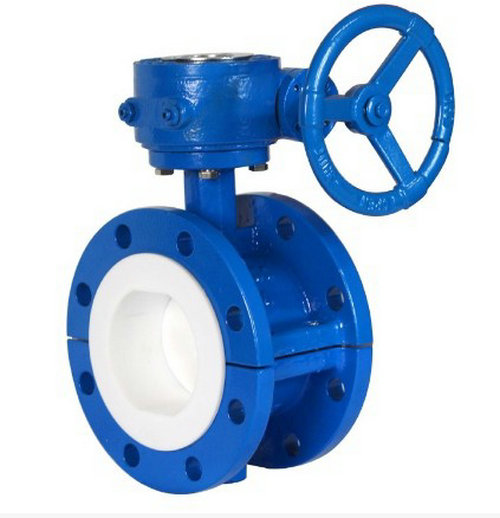

襯氟蝶閥D341F46-10,法蘭襯氟蝶閥-上海浦蝶閥門有限公司
產品型號：D41F46、D341F46
產品口徑：DN40～1200
產品壓力：1.0MPa～2.5MPa
產品材質：鑄鐵、鑄鋼、不銹鋼等
1.襯氟蝶閥D341F46-10用途及特點 襯氟蝶閥是用隨閥桿一起轉動的蝶板作啟閉件,用以實現閥門的開啟、關閉與調節。
蝶閥在管路中除了起節斷和截流用外，近年來已經把密封性能作為評價的主要指標，受到市場青睞。另外，蝶閥還有體積小、重量輕、結構簡單等優點，與同參數閘閥比較，平均減輕重量達30～50%，蝶板旋轉90°即可實現啟、閉過程，又由于轉軸兩側蝶板受介質作用力近似相等，轉矩相反，因此啟閉力矩較小。 2.襯氟蝶閥分類 1.其基本類型有兩種,即D71F4和D71F46(中線)全襯里型對夾式蝶閥,采用對分兩片閥體組合,閥座與閥體內襯一體化,閥門工作時,只有全塑閥座與襯塑蝶板與介質接觸,產品可承受“除熔融堿金屬和元素氟”外的任何介質腐蝕，其中D71F46閥桿與蝶板（鍛）為一體，表面均勻包覆一層FEP。閥體通道內表面光滑，流體阻力小，CV值高，流通能力強，扭矩適中，采用四級密封結構并在密封面外配以耐溫抗老化的SI橡膠的彈性襯墊閥座，完全達到介質的零泄漏。
2.由上述型號擴展而成的D41F4和D41F46型法蘭連接蝶閥閥體全襯里，蝶板為不銹鋼的半襯里型蝶閥。
3.襯氟蝶閥D341F46-10結構特點
1.中線蝶閥為整個蝶板與閥座在360°圓周內同心(中線),具有雙向密封功能,壓力,流量可自由調節；
2.四級加載彈性密封，絕對保證了閥門內、外的零泄漏；
a.軸頭、蝶板園周連接處的特殊過渡曲線與閥座的合理過盈；
b.軸頭端面采用彈性O(shè)型圈和軸肩處剛性墊圈、彈性橡膠墊組合；
c.軸的徑向采用O型圈與金屬墊的組合；
d.閥座鑲在有彈性條的閥體的槽內；
3.采用可調彈性彈子定位。定位準確，結構簡單。
4.襯氟蝶閥D341F46-10設計規范
遵循GB 12238，API609，MSS SP-68標準。
5.襯氟蝶閥D341F46-10驅動方式
手動、蝸輪傳動、氣動、電動。
6.襯氟蝶閥D341F46-10技術規范 設計標準 | GB12238 | 結構長度 | GB12221 | 法蘭標準 | JB/T79-94 | GB9113.1-26 | 檢驗試驗 | GB/T13927 | 驅動方式 | 蝸輪、手動、電動、氣動 |
7.襯氟蝶閥基本型號 手
動 | D71F/P 半襯 | 蝸
輪
傳
動 | D371F/P 半襯 | D71F3 全襯里 | D371F3 全襯里 | D71F4 全襯里 | DA71F4 全襯里 | D71F46 全襯里 | DA71F46 全襯里 | 氣
動 | D671F/P 半襯 | 電
動 | D971F/P 半襯 | D671F3 全襯里 | D971F3 全襯里 | D671F4 全襯里 | D971F4 全襯里 | D671F46 全襯里 | D971F46 全襯里 |
8.襯氟蝶閥D341F46-10主要零部件材料表 零件名稱 | 材料 | 上下閥體 | 鑄鐵、鑄鋼、不銹鋼、襯 F46 、 F3 | 閥座 | 鑄鋼 | 帶桿蝶板 | 鑄鋼、不銹鋼、襯 F46 、 F3 | 填料 | F4 | 襯墊 | 硅橡膠 | 蝸輪手柄 | 球墨鑄鐵 |
襯氟蝶閥D341F46-10售后訂購：
1:咨詢訂購產品需提供產品類別,型號,規格,材質種類,壓力等級,技術要求,也可提供產品的舊圖給客服人員,以便準確獲取報價及供貨周期,
2:浦蝶公司銷售產品均實行產品質量三包,質保期內包退,包換,保修,
3:產品參數,尺寸,圖片僅供用戶選型參考,如有特殊需求請及時提出,所有產品報價有效期為1個月（報價日起算）,請及時確認溝通. |
