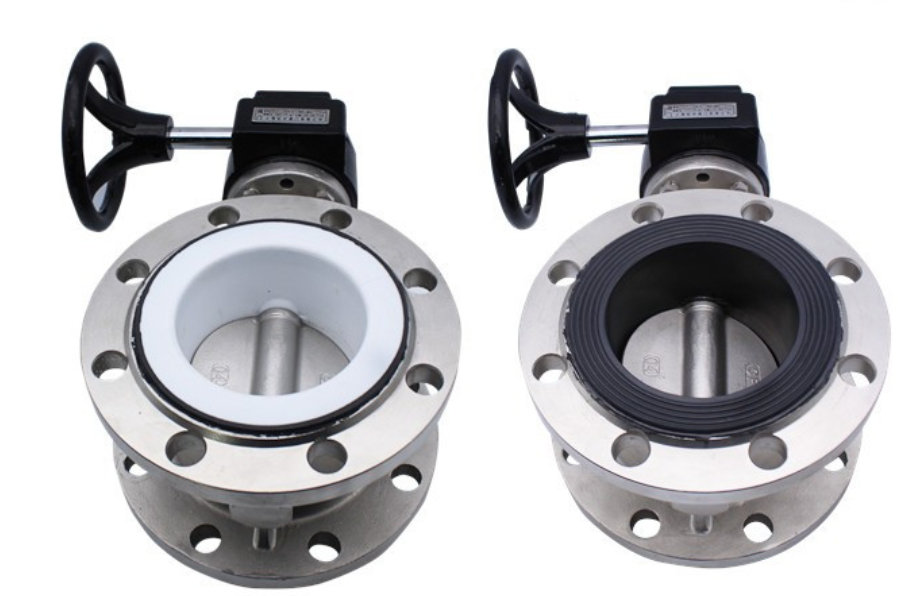

不銹鋼襯氟蝶閥型號，圖片
不銹鋼襯氟蝶閥產品配置滿足相關標準要求，耐磨性好，操作維護簡便，具有多種產品材質型號可選，產品密封可靠，工作壓力，工作溫度，工作流量滿足各類技術要求，具體可來電聯系交流，下面是本產品圖文介紹：
型號：D341F46-16P
公稱通徑：DN40-DN1200
公稱壓力：1.0Mpa-1.6Mpa
適用溫度：-20℃~120℃
適用介質：任何有機溶劑或試劑，稀或濃無 機 酸，堿，酮，芳烴，氯化烴等
閥體材質：鑄鐵、鑄鋼、碳鋼、不銹鋼等
連接方式：法蘭連接
設計制造：GB12238-89
結構長度：GB12221-89
法蘭標準：JB/T79
檢查試驗：GB/T13927-92
■簡介
不銹鋼襯氟蝶閥閥體采用分體式，閥軸現端的密封由蝶板與閥座之間的旋轉基面加氟橡膠來控制，閥座與閥體內襯一體化，采用帶有襯氟塑料密封表面和襯氟塑料包襯蝶板，保證閥軸不與腔內流體介質接觸，更換閥軸時非常方便，閥門不需要拆離離管道即可完成,該閥門操作輕便。嚴密的密封性能，超長的使用壽命；可作快速切斷或調節流量之用。適用于要求可靠密封和良好調節特性的場合。
■型號
襯氟蝶閥可分為全襯和半襯兩種:
對夾連接全襯型號[D71F46、D371F46、D671F46、D971F46];對夾連接半襯型號[D71FP、D371FP、D671FP、D971FP];
法蘭連接全襯型號[D41F46、D341F46、D641F46、D941F46];法蘭連接半襯型號[D41FP、D341FP、D641FP、D941FP]
■產品特點
1.軟密封,低扭矩，流量大;
2.密封表面和襯氟塑料包襯蝶板,保證閥軸不與腔內流體介質接觸更耐腐蝕;
3.閥座鑲在有彈性條的閥體的槽內;
4.軸頭、蝶板連接處的特殊過渡曲線與閥座的合理連接；
5.四級加載彈性密封，保證了閥門內、外的零泄漏；
6.具有雙向密封功能,保證了閥門內、外的零泄漏;
7.滿足各種化學工況的腐蝕性工況使用;
■參數
規格尺寸:DN50～DN600
壓力等級(Mpa):0.6、1.0、1.6
使用溫度(℃):-0～150
閥體材質:鑄鋼、不銹鋼
閥板材質:鑄鋼、不銹鋼(包襯氟塑料)
密封材質:襯氟塑料
適用介質：強腐蝕性的介質。
結構圖片：
■售后訂購及報價：
1:咨詢訂購產品需提供產品類別,型號,規格,材質種類,壓力等級,技術要求,也可提供產品的舊圖給客服人員,以便準確獲取報價及供貨周期,
2:浦蝶公司銷售產品均實行產品質量三包,質保期內包退,包換,保修,
3:篇幅有限，產品標注的價格僅供參考，具體報價請咨詢本公司銷售人員,部分產品的規格參數未能列全,如有特殊規格或其他要求請及時報給客服人員,產品參數,尺寸,圖片僅供用戶選型參考,如有特殊需求請及時提出,所有產品報價有效期為1個月（報價日起算）,請及時確認溝通.

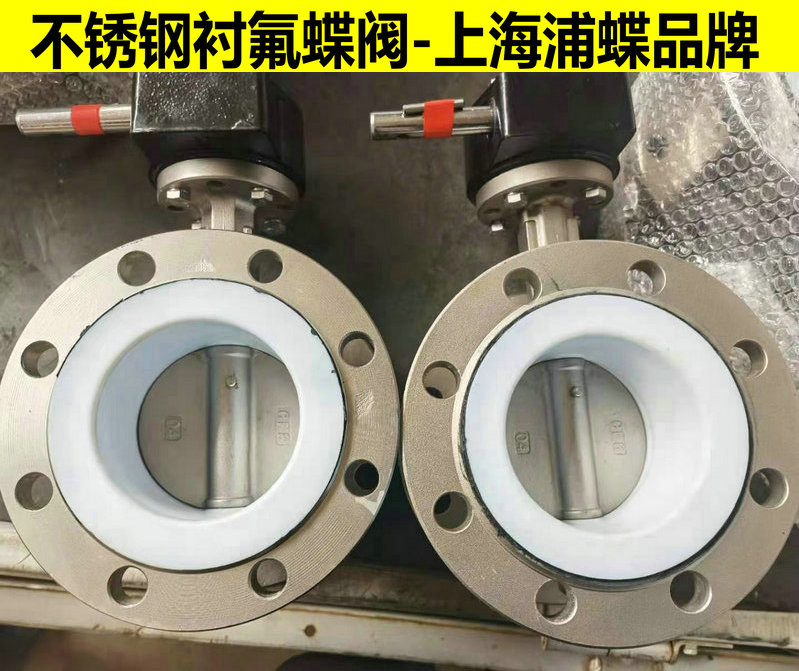

不銹鋼襯氟蝶閥 上海浦蝶品牌 |
