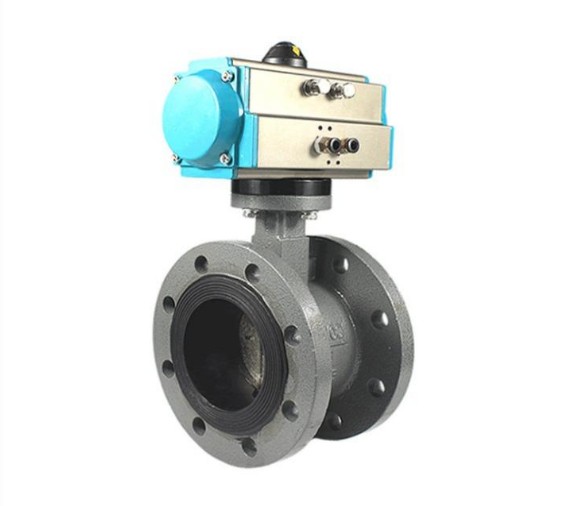

氣動蝶閥D641X-16P具有結構簡潔，流阻系數小，流量特性趨于直線，不會滯留雜物。且重量輕，安裝方便，驅動扭矩較小的優點。這種閥門既可作切斷介質用，又可作調節介質的流量用。驅動裝置根據用戶要求，分別可采用手動、電動、氣動等方式。選用不同材料的零件，配用不同材料的密封圈，可適應不同的介質、工況，使成本與性能達到最佳效果。
　　氣動蝶閥,氣動法蘭軟密封蝶閥適用于溫度≤120℃或≤150℃，公稱壓力≤1.6MPa給排水、污水、食品、供暖、燃氣、船舶、水電、冶金、能源系統以及輕紡等行業，特別適用于雙向密封和閥體易銹蝕場合，作調節流量和截流介質。其主要特點為：
　　1、小巧輕便，容易拆裝及維修，并可在任意位置安裝。
　　2、結構簡單、緊湊，操作扭矩小，90°回轉開啟迅速。
　　3、流量特性趨直線，調節性能好。
　　4、蝶板與閥桿的連接采用無銷釘結構，克服了有可能的內泄漏點。
　　5、蝶板外圓采用球面造型，提高了密封性能及延長了閥門的使用壽命，帶壓啟閉5萬次以上仍保持零泄漏。
　　6、密封件可更換，且密封可靠達到雙向密封�！�
　　7、蝶板可根據用戶要求噴涂覆層，如尼龍或聚四氟類。
　　8、該閥可設計成法蘭連接和對夾連接。
　　9、驅動方式可選擇手動、電動或氣動。

 氣動蝶閥,氣動法蘭軟密封蝶閥密封結構

     氣動蝶閥D641X-16P采用
    1、普通中線型蝶閥，

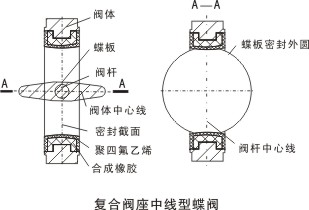

    2、復合閥座中線型蝶閥，
    3、包覆蝶板的中線型蝶閥。其密封副結構如下：

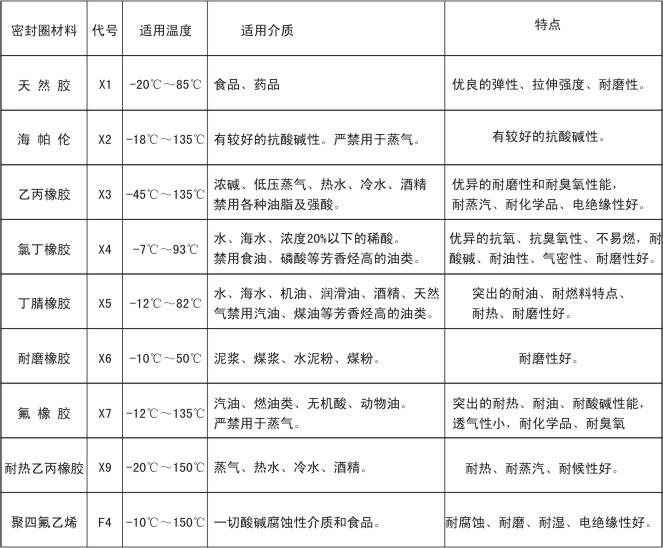

 密封圈材料

密封圈材料

閥體材料：灰鑄鐵 ( HT200、HT250 )     球墨鑄鐵 ( QT400、QT450 )
               碳鋼 (WCB、WCC、LCB)        鉻鉬鋼 (WC5、WC6、WC9)     合金鋼
               不銹鋼 (CF3、CF8、CF3M、CF8M、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)
內件材料：不銹鋼 ( 2Cr13、1Cr18Ni9、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、304、316、304L、316L )
               碳鋼    鉻鉬鋼    特殊鋼
連接形式：法蘭、對夾、
驅動方式：手動、蝸輪傳動、電動、 氣動.

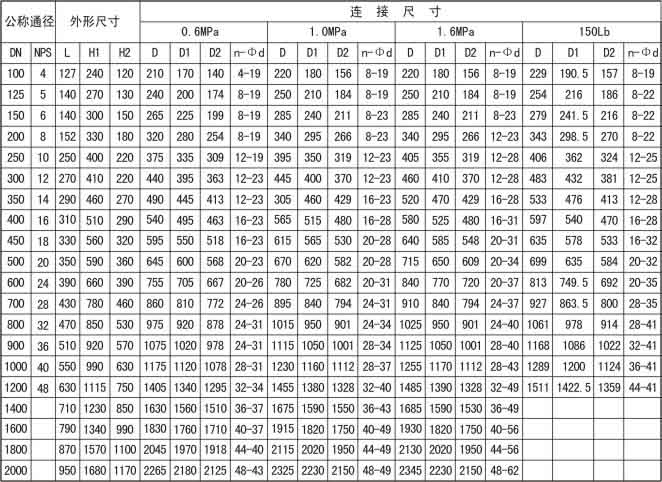

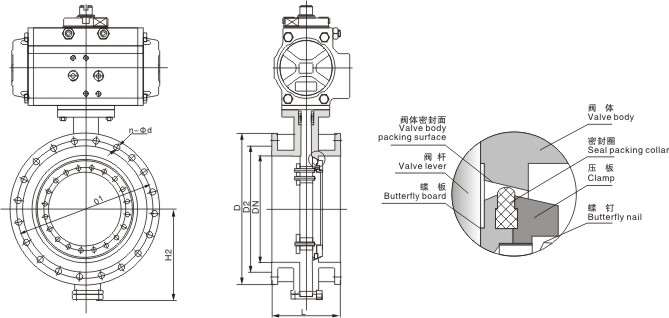

 【氣動法蘭軟密封蝶閥】主要外形和連接尺寸(法蘭式)
