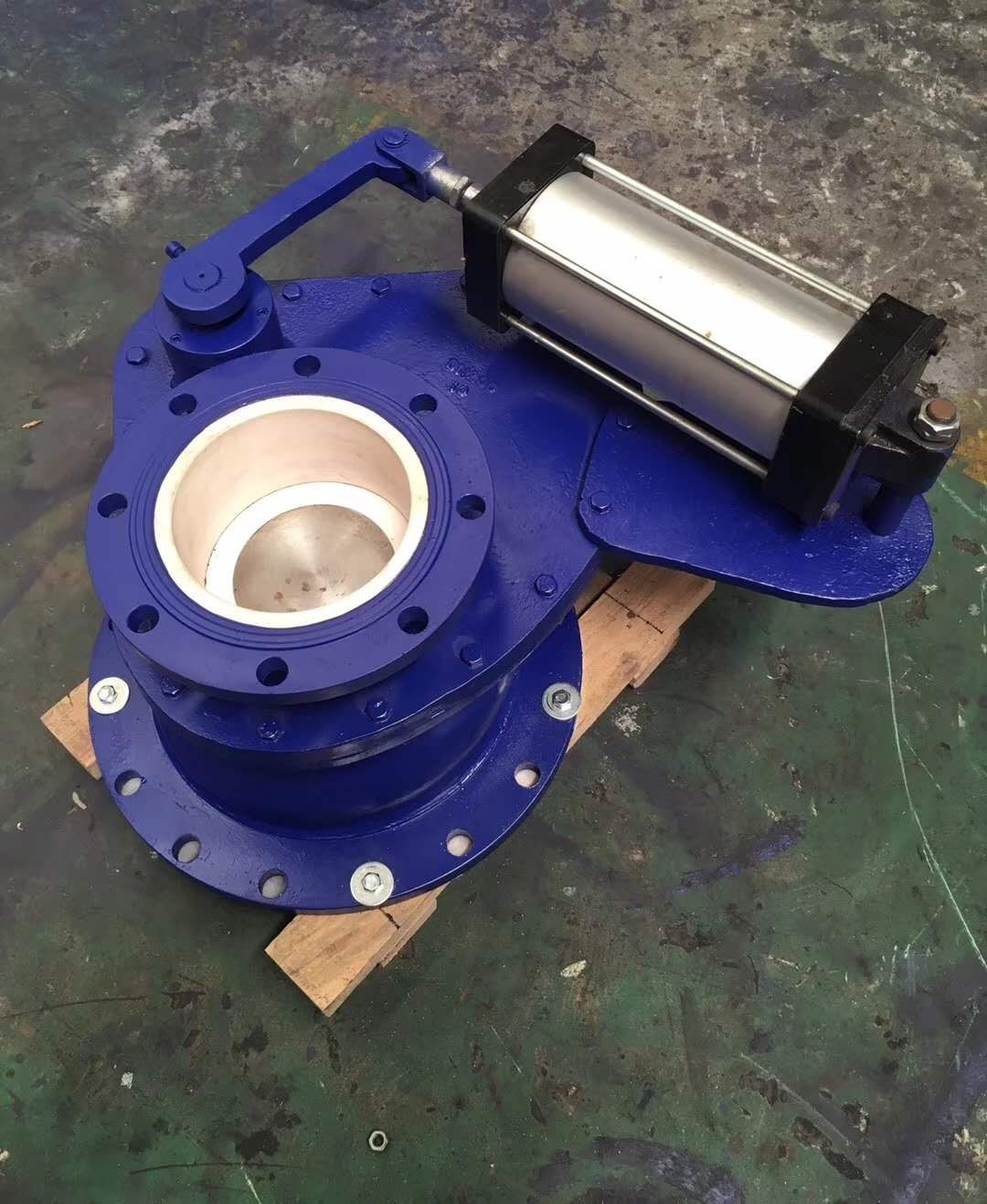

一、YDF圓頂閥(氣動旋轉圓盤閥)用途及特點
YDF圓頂閥(氣動旋轉圓盤閥)是一種新型的快速起閉閥門，是目前國際上燃煤電廠氣力輸灰系統中使用數量多、使用效果優良的關鍵性閥門。主要應用于電力、冶金、化工、食品、制藥等領域氣力輸送系統中的干灰、干粉物料的進料口、出料口、排氣口、助吹口、排堵口及管道切換的開關控制。產品的優良性能在多年市場運作中得到充分驗證，贏得了廣大客戶的信賴。 1)啟閉靈活、閥芯無沖刷 圓頂閥在開關過程中，閥芯與特制的橡膠密封圈保持有0.8～1.5mm的間隙，閥芯動作時與密封圈無接觸、運行阻力小、轉動靈活、可靠，密封圈的使用壽命長;閥門開啟時，料口全流通無阻擋，避免了物料對閥芯的直接沖刷。 2)密封嚴密、性能優良 圓頂閥的密封采用特制可充氣式橡膠密封圈，密封性好。當圓頂閥處于關閉狀態時，橡膠密封圈充氣、膨脹，緊緊包裹在球面閥芯上，形成一個非�？煽康拿芊猸h(huán)帶，密封嚴密，從而能有效截?cái)喙艿纼?nèi)物料的流動。 3) 選材考究、工藝科學 閥芯是圓頂閥的關鍵部件，根據使用工況的不同采用不同的耐磨材料，使產品具有耐磨、耐沖刷等特性;閥芯光滑堅硬的表面，保證了閥芯與橡膠密封圈的緊密接觸，實現了密封的優良配置。 4)自動控制、運行可靠 圓頂閥的氣動執行器采用全封閉回轉推桿式直缸驅動，回轉輸出，性能可靠，輸出扭矩大，可滿足在惡劣工況條件下工作。 二、工作原理 YDF圓頂閥(氣動旋轉圓盤閥)閥芯是一個球面圓頂，圓頂閥在開關過程中，閥芯與橡膠密封圈間保持有約2mm的間隙，使閥芯與橡膠密封圈可以以無接觸的方式運動，目的是使閥芯與密封圈之間不產生摩擦，減少磨損。圓頂閥的氣動執行元件為全封閉回轉推桿式氣缸，直接驅動圓頂閥轉動，有效地防止了灰塵進入其中造成磨損、泄漏等現象的發生。當圓頂閥處于關閉狀態時，橡膠密封圈充氣，膨脹緊緊地壓在球面圓頂閥芯上，從而形成一個非�？煽康拿芊猸h(huán)帶，阻止了管道內物料的流動。當圓頂閥開啟時，橡膠密封圈排氣，圓頂閥閥芯開啟，此時閥門打開。 YDF圓頂閥(氣動旋轉圓盤閥)閥芯根據使用場合的不同，采用不同材料，表面進行不同硬化處理方式，利用閥芯光滑堅硬的表面，可保證與橡膠密封圈良好的緊密接觸以保證密封的可靠。橡膠密封圈采用特種材料制成，具有耐高溫、耐腐蝕、耐磨損、耐老化等特點，使用壽命長。閥門開啟時，料口全流通無阻擋。該閥適用介質：氣體，液體，半流體及固體粉末。 三、YDF圓頂閥(氣動旋轉圓盤閥)主要技術參數 公稱通徑DN mm | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 工作壓力MPa | ≤1.0 | 工作溫度℃ | ≤200 | 控制氣源 | 壓力MPa | 0.4～0.6 | 耗氣量L/次 | 1～3 | 適用介質 | 顆粒、干灰、干粉物料等 |
四、注意事項 YDF圓頂閥(氣動旋轉圓盤閥)橡膠密封圈充氣壓力應保證在0.30～0.60MPa且高于輸送壓力0.15MPa，氣缸工作壓力0.45～0.65MPa，使用潔凈、干燥、無油壓縮空氣。 五、YDF圓頂閥(氣動旋轉圓盤閥)主要零部件材料 主要部件 | 材質 | 備注 | 閥 體 | 鑄鋼 |
| 閥 芯 | 42CrMo 合金鋼 | 表面鍍鉻硬化處理 | 密封圈 | 特制橡膠 | 耐磨、耐高溫、耐腐蝕 | 軸 套 | 耐磨無油軸承 |
|
六、安裝使用要點 1)安裝前仔細閱讀本說明書，并核對閥門型號、通徑及技術參數。 2)嚴禁裝上閥門后施焊法蘭，以免損壞閥門密封圈。管道自先預留的閥門安裝距離應適應，法蘭兩邊加墊片。 3)兩管道中心與閥門通徑中心應保持同軸，法蘭面應平整，不允許法蘭面有較大的偏斜，以保證閥門的夾緊和正常工作。擰緊螺栓應做到均勻?qū)ΨQ。 4)該閥門出廠前已做調整和動態試驗，氣路已經連接完好。 5)主要易損件為密封圈和閥芯。 七、常見故障及排除方法 癥 狀 | 原 因 | 排 除 方 法 | 閥門不密封 | 有異物卡住 | 清理異物 | 密封圈失效，損壞 | 更換密封圈 | 閥芯磨損 | 更換閥芯 | 法蘭結合面處有泄漏 | 螺桿擰緊不均勻 | 均勻擰緊螺栓 | 法蘭工作面損壞 | 修復法蘭工作面 | 石棉墊片損壞 | 更換墊片 | 閥門無法打開或關閉 | 氣壓不足，漏氣嚴重 | 檢修供氣管路 | 氣動元件失效 | 更換易損件 |
八、運輸和儲存 1)在搬運裝卸和運輸過程中應注意防止磕碰和撞擊，防潮防壓，以免損壞機件。 2)如不能及時安裝應在產品易銹部位定期涂防銹油，外套塑料袋裝入原包裝箱，并存放在倉庫或適宜的環境中，不得倒置。儲存環境為：溫度為-5～50℃，相對濕度不大于65%。 3)要定期檢查閥門的存放情況，一旦發現問題應及時解決，避免有害因素?fù)p毀閥門。 九、訂貨須知 1、訂貨前未選定型號，請您提供相應的技術參數，如：管道通徑，介質種類，介質溫度，工作壓力，連接方式，安裝方式，環境溫度，及其他特殊功能要求，我們會及時與您溝通落實相應的型號。 2、由設計院或單位部門選定我公司產品的，按照指定型號與我公司訂購，同時也需提供相應的技術參數。 3、使用工況非常重要或管路系統比較復雜時，請您務必提供管路安裝示意圖及詳細的參數，由雙方共同溝通審核把關。 圓頂閥(氣動旋轉圓盤閥) |
