基本參數

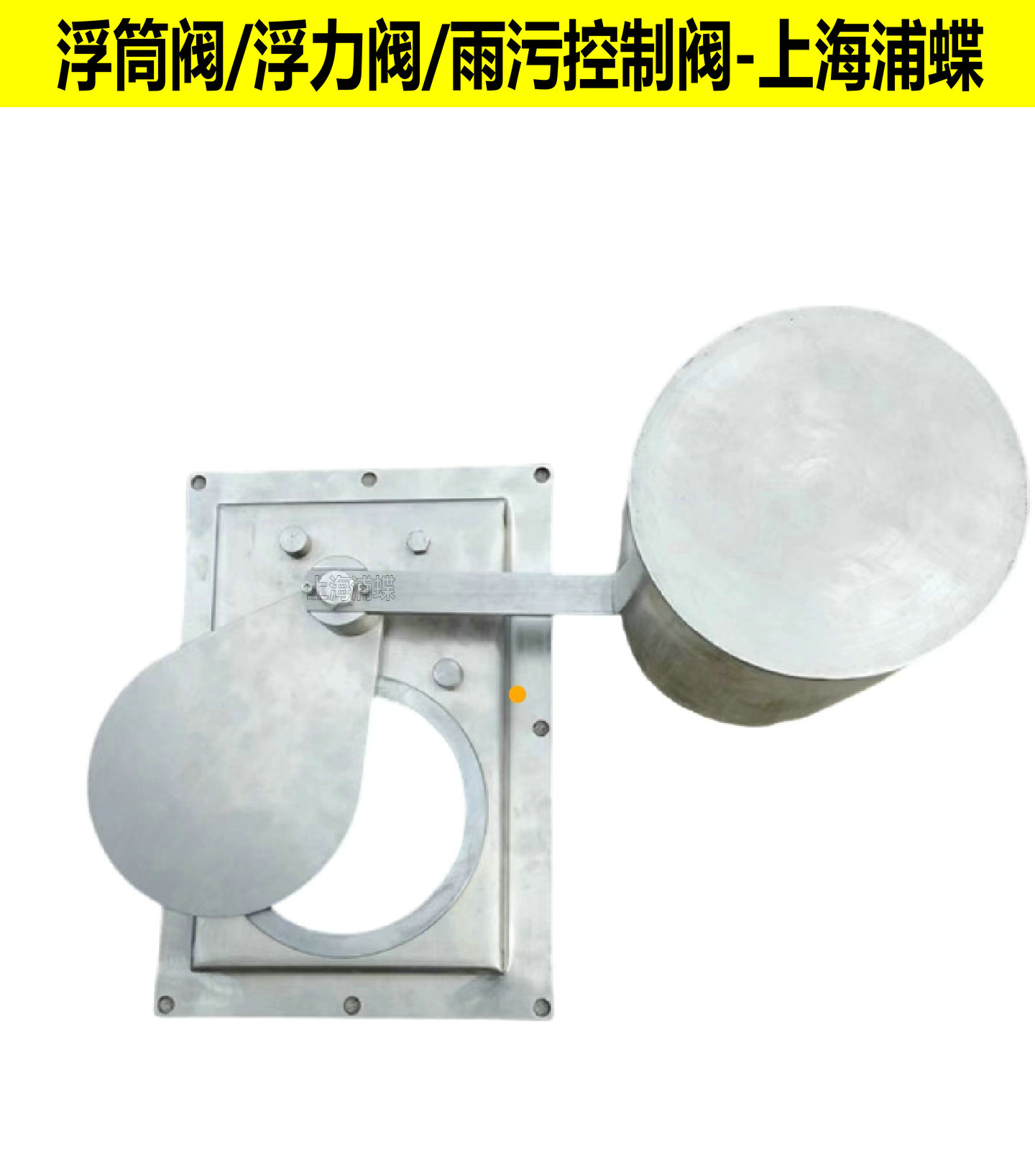

設備名稱：浮筒閥，浮力閥，雨污控制閥
結構形式：浮筒式
型號：FTL
公稱通徑：DN100-DN1000mm
主體材質：不銹鋼；
適用溫度：80℃
適用介質：水
適用范圍：水處理、雨污分流、河道黑臭水體治理；
設備用途：在管道上可起到自動開關的作用；
注意事項：在選購時請告知 閥前、閥后壓力 如有流量要求請?zhí)峁?BR>安裝和維護：安裝前，請清洗安裝管道及儲罐類容器也應清洗，避免里面雜物堵塞或者損壞閥門。
產品概述
浮筒閥能有效解決城市雨后排水和污染問題，實施水環境整治工程，其中雨污分流是這一工程的核心。所謂"雨污分流"，指的是讓城市污水和雨水，進入不同的管道，分流后進入污水處理場所。這樣做的好處在于，在某種程度上可以快速地讓城市雨后積水可以迅速排出，另一方面是可讓居民生活污水集中收集處理。 雨污分流工程是一項常見的城市排污排澇工程。其原本目的是讓城市污水和雨水通過工恒牌浮筒閥對污水和雨水進行分流，進入不同的管道，分流后進入污水處理場所。城市建設管理部門介紹：雨水、污水“分家”后，雨水管道里沒了污水，直接送雨水下河不會造成污染，而且雨天的排水也會更加流通；而污水管道沒了雨水，進入污水處理廠后，可提高處理率，大幅削減COD（水質污染度指標）排放量。
浮筒閥屬于自動截污裝置浮筒閥。用于控源截污雨污分流項目中。浮筒位置可調節，浮筒閥口徑有DN100-DN1000mm，產品安裝方便，浮筒閥主要在每個排污口裝雨污分流設備。
浮筒閥適用工況
1、合流管截污、初期雨水截污。
2、小區排水管與道路市政管道銜接處。
3、道路交叉管道銜接處。
4、城市河道排放口。
5、老城區舊管道改造。
工作原理
一、晴天
晴天時，立式浮筒閥進水口內全部為污水，水量較小，井體內的水位低，不銹鋼立式浮筒閥的浮筒在重力作用下使得浮筒閥閥板處于開啟狀態，此時污水全部經由不銹鋼立式浮筒閥開口流向污水管網。
二、降雨時
降雨初期，浮筒閥進水口的流量逐漸增大，井體內的水位也隨之逐步上升，此時不銹鋼立式浮筒閥浮筒在浮力的作用小帶動浮筒閥閥板逐步關閉截污管口，此時初期雨水也經由裝置開口流向污水管網。
三、降雨中后期
隨著降雨的繼續增大，井體內的水位進一步上升，此時不銹鋼立式浮筒閥浮筒帶動浮筒閥閥板關閉，從而避免了大量雨水進入到污水管網，稀釋的水從井體內雨水管口入自然河體。
四、降雨結束
隨著現狀合流管內水位下降，立式浮筒閥浮筒帶動浮筒閥閥板逐步開啟，并恢復到初始狀態。
安裝步驟
一、安裝前準備工作
1、檢查截污井井體尺寸及各管道的位置布置是否和施工圖紙相符。
2、浮筒閥安裝在截污管口處立面，附壁式安裝，截污管口處立面墻體需光潔、平整，對于不符合要求的需要進行處理。
3、立式浮筒閥可立式安裝，如需臥式安裝，可調節浮筒角度。
4、手動開關動作是否靈敏，不得承受額外阻力及重力。
5、現場應備有220V交流電源，方便打孔。
二、安裝步驟
1、用繩子或吊車將浮筒閥裝置吊入井中。
2、將不銹鋼立式浮筒閥開口于井內截污管口對齊，并用膨脹螺絲固定。
3、用扳手依對角順序擰緊膨脹螺絲。
4、將固定浮筒裝置安裝在殼體上，轉動浮筒看是否靈活動作。 |
