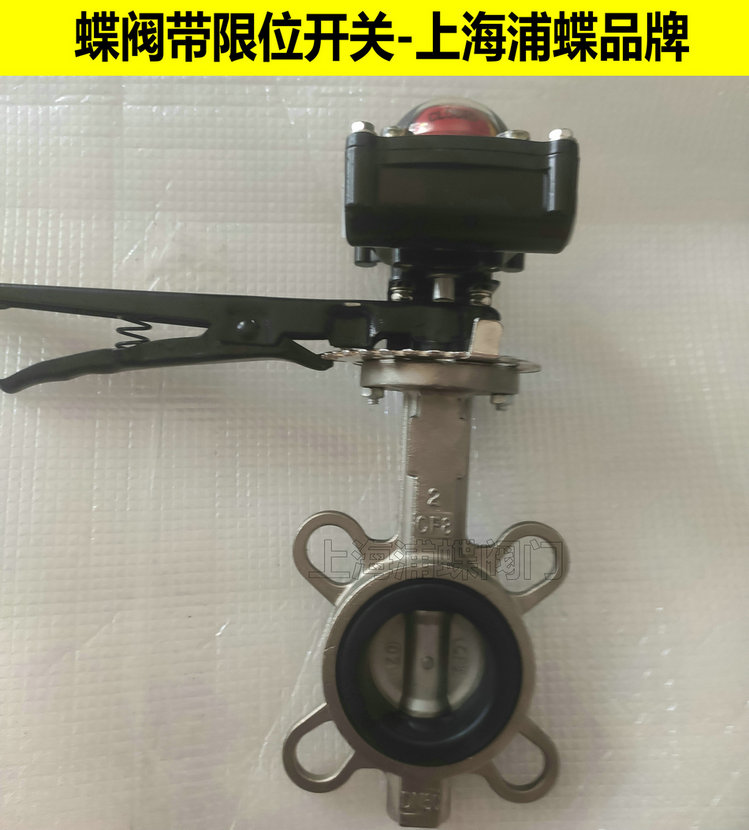

帶限位開關手動蝶閥，工作原理，結構圖片

帶限位開關手動蝶閥產品滿足工業及行業標準，適合多類工況需要，使用維護便捷，產品種類規格齊全，選材多樣，安裝調試精準，產品密封結實有效，款式新穎,防腐好，可按實際工作壓力，工作環境，工藝參數定做,以下為該產品的圖文信息：

閥門類型:硬密封蝶閥；

閥門型號:D373W；

尺寸規格:DN40-1600mm；

安裝形式:對夾式，法蘭式；

壓力等級:1.6-6.4MPa；

主體材質:鑄鋼WCB,碳鋼CS,不銹鋼304,316等,

產品供應商:上海浦蝶；

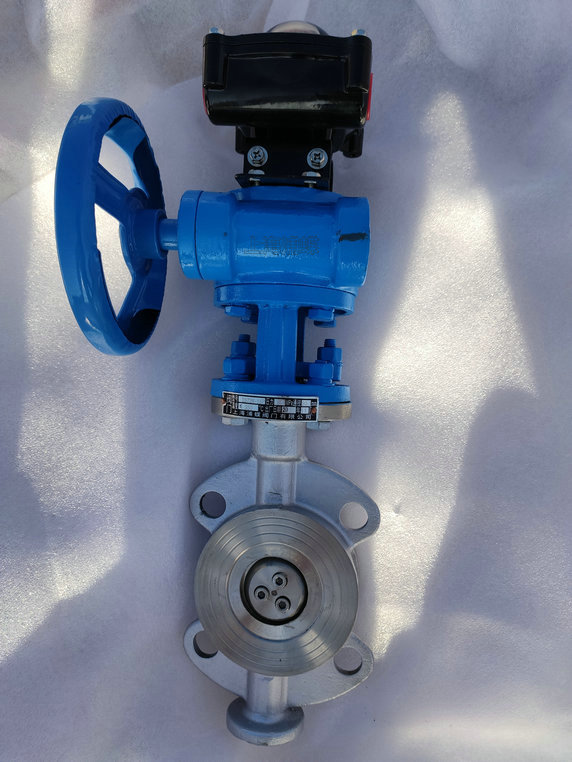

安裝結構圖片：

原理作用：

帶限位開關手動蝶閥的啟閉件是個圓盤形的蝶板,在閥體內繞其自身的軸線旋轉,從而達到啟閉或調節的目的。蝶閥的優點有結構簡單、體積小、重量輕、安裝尺寸小、開關迅速。

三偏心蝶閥指閥桿軸心同時偏離碟片中心及本體中心，且密封副為斜椎的蝶閥。

帶限位開關手動蝶閥采用個"U"型不銹鋼密封圈，內部精密的彈性密封圈與經過拋光的蝶板三維偏心接觸。解決了傳統偏心蝶閥在啟閉0°~10°瞬間密封面仍處于滑動接觸摩擦的弊病，實現蝶板在開啟瞬間密封面即分離,關閉接觸即密封的效果,達到延長使用壽命、密封性能好的目的。

性能特點：

①金屬硬密封蝶閥結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便；

②對夾式硬密封蝶閥采用不銹鋼"U"型密封圈，具有定的彈性無論在高溫、低溫的情況下，它與蝶板均具有優良的密封性；

③對夾式蝶閥的三維偏心距，經過嚴格的計算，"U"型密封圈與蝶板幾乎無磨擦，使用壽命長，并具有越關越緊的功能；

④蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長；

⑤對夾式硬密封蝶閥結構獨特，"開關"僅需轉動閥桿90°即可完成。操作靈活、方便、省力、不受介質壓力的高低影響，密封性能可靠；

⑥金屬硬密封蝶閥耐高溫、耐低溫、耐腐蝕性。

售后訂購及報價：

1:咨詢訂購產品需提供產品類別,型號,規格,材質種類,壓力等級,技術要求,也可提供產品的舊圖給客服人員,以便準確獲取報價及供貨周期,

2:浦蝶公司銷售產品均實行產品質量三包,質保期內包退,包換,保修,

3:篇幅有限，產品標注的價格僅供參考，具體報價請咨詢本公司銷售人員,部分產品的規格參數未能列全,如有特殊規格或其他要求請及時報給客服人員,產品參數,尺寸,圖片僅供用戶選型參考,如有特殊需求請及時提出,所有產品報價有效期為1個月（報價日起算）,請及時確認溝通.
