儲罐全天候呼吸閥工作原理，與防爆阻火呼吸閥的區別
儲罐全天候呼吸閥產品圖片資料，技術參數介紹；產品滿足工業及行業標準，適合多類工況需要，使用維護便捷，產品種類規格齊全，選材多樣，安裝調試精準，產品密封結實有效，款式新穎,防腐好，可按實際工作壓力，工作環境，工藝參數定做,以下為該產品的圖文信息：
■參數概覽

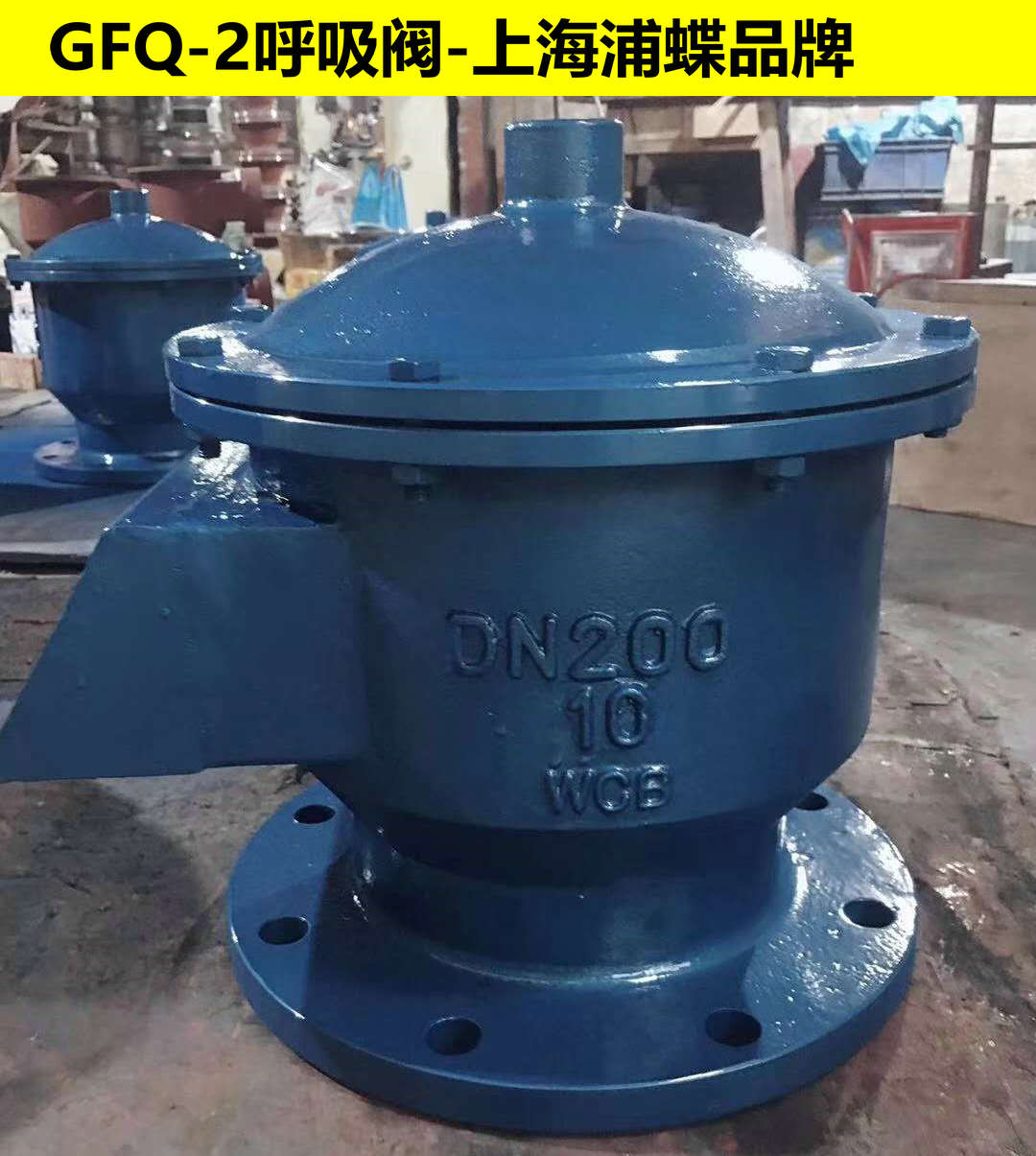

產品名稱：GFQ-2防爆呼吸閥，全天候防爆呼吸閥，儲罐全天候呼吸閥；
型號：GFQ-2；
規格尺寸：DN25-DN300mm，1-12’；
工作溫度：200℃；
主體材料：鑄鋼CS，不銹鋼304/316L
壓力范圍：0.6-10MPa；
控制方式：自動工作;
產品供應商:上海浦蝶
連接方式：法蘭式連接；
工作原理：
儲罐全天候呼吸閥當閥盤自由放在閥座上時，在閥盤重力作用下，氟膜片微微凹向空氣墊凹槽。當罐內外壓力差增大時，閥盤微微升起，膜片靠自身的彈性，同閥座仍保持良好的密封，直至整個閥盤跳離閥座，膜片才經反彈逐漸恢復其原狀。 由于氟膜片具有良好的耐油、憎水性能，且膜片與閥座的接觸角較大，因此水蒸氣很難再閥口處凝結、存留。同時，這種接觸方式能有效地防止微壓差泄漏。
結構：
儲罐全天候呼吸閥閥座由剛性骨架和氟膜片組成，剛性骨架由1Cr18Ni9Ti合金鋼板沖壓而成，呈微拱形，沿周邊有一環狀凹槽，以便被膜片封隔為空氣墊。氟膜片用金屬卡箍繃緊在骨架的凹面，形成與閥座的接觸面。閥座用聚四氟乙烯制造，其直徑與骨架凹槽的直徑相當，閥口具有較大的倒角。閥盤質量根據油罐的設計允許壓力和閥盤直徑確定，必要時可利用配重調節
產品安裝：
儲罐全天候呼吸閥安裝在儲罐頂端，可降低物料蒸發損耗，保證儲罐壓力平衡。對于立式罐通常該閥安裝在罐頂中間頂板范圍內，對于罐頂需設隔熱層的儲罐、可安裝在梯子平臺附近。當需要安裝兩個呼吸閥時，它們與罐頂中心應對稱布置。若呼吸閥用在氮封罐上則氮氣供氣管的接管位置應遠離該閥接口，并由罐頂部插入儲罐內約200mm，這樣氮氣進罐后不直接排出達到氮封的目的。
儲罐全天候呼吸閥與防爆阻火呼吸閥的區別：兩種產品結構一樣，主要區別在于呼吸口是否安裝了阻火芯網，防爆阻火呼吸閥出口安裝了阻火芯網，具有阻火功能。下圖為防爆阻火呼吸閥：
產品標準：
根據國家標準《石油化工企業設計防火規范》GB50160-92)中規定：“甲、乙類液體的固定頂罐，應設阻火器和呼吸閥”。GFQ-2防爆呼吸閥是儲罐安全設備，用來調節儲罐內外壓力平衡，降低油品損耗，保證儲罐運行安全的。安裝于油罐及化工原料的儲罐上方。
■產品工作壓力：
A級正壓：355Pa (36毫米水柱)；負壓:-295Pa (30毫米水柱)
B級正壓：980Pa (100毫米水柱)；負壓：-295Pa (30毫米水柱)
C級正壓：1765Pa (180毫米水柱)；負壓:-295Pa (30毫米水柱)【壓力可調】
■保養與維修：
GFQ-2全天候防爆呼吸閥檢查與保養周期為3-6個月，根據實際工況調整，檢查一下項目：
1，檢查壓力閥盤和真空閥盤動作是否靈活，導桿閥環接觸有無損傷。
2，重新安裝壓力閥盤時，要保證接觸面嚴密，導桿升降靈活。
3，安裝新的呼吸閥時，必須清除閥盤間的防震物，該閥一定要垂直安裝。
4，每季度折開呼吸閥，擦干凈閥桿與閥套間的污垢，以保證呼吸閥正常工作；
5，阻火型呼吸閥每半年應清除阻火盤通氣孔的污漬，以確保阻火盤良好的阻火功能；
6，因天氣潮濕風沙情況下，溫度達到零度范圍內，儲油罐不可發油使用。應急時應先打開量油孔其它之類的供氣產品，以保持儲罐安全。
■售前，售后服務、訂購及價格說明：
1:咨詢訂購產品應明確產品類別,型號,規格,材質種類,壓力等級,技術要求,也可直接提供需求產品的圖片給客服人員,以便準確獲取報價及供貨周期,
2:浦蝶公司銷售產品均實行產品質量三包,質保期內包退,包換,保修,
3:篇幅有限，產品標注的價格僅供參考，具體報價請咨詢本公司銷售人員,部分產品的規格參數未能列全,如有特殊規格或其他要求請及時報給客服人員,產品參數,尺寸,圖片僅供用戶選型參考,如有特殊需求請及時提出,所有產品報價有效期為1個月（報價日起算）,請及時確認溝通.
