抽式阻火器,ZGB-II抽屜阻火器
阻火器類型:抽式阻火器
阻火器型號:ZGB-II,ZH-I
尺寸規格:DN50-800mm
安裝形式:法蘭式
壓力等級:1.0-4.0MPa
主體材質:鑄鋼WCB,碳鋼CS,不銹鋼304,316等,
產品供應商:上海浦蝶
適用范圍：
1、ZGB-II抽屜阻火器適用于儲存閃點低于28℃的甲類油品和閃點低于60℃的乙類油品，如：汽油、煤油、輕柴油、苯、甲苯、原油等油品的儲罐。
2、可易呼吸閥配套適用，也可單獨使用。
3、內浮頂油罐通氣管上。
4、加油站地下油罐通氣管上。
ZGB-II抽屜阻火器結構特點：
1、結構合理、重量輕、耐腐蝕。
2、易檢修、安裝方便，檢查時不用拆卸呼吸閥。
3、阻火器芯子采用不銹鋼材料，耐腐蝕，易于清洗。
ZGB-II 抽屜阻火器性能：
1、防爆性能合格（ⅡA級），連續13次阻爆性能試驗每次都能阻火。
2、耐燒性能合格，耐燒試驗1小時無回火現象。
3、水壓試驗合格。
執行標準
設計規范：GB5908-86
試驗與檢驗： GB1347-92
法蘭連接：JB/T79、GB9112～9131、HG20592、SH3406、ANSI B16.5
產品標識：GB/T 12220
供貨規范：JB/T 7928
ZGB-II抽屜阻火器性能參數
| 閥體材料 |
碳鋼WCB、不銹鋼304、316、 |
| 阻火芯件材料 |
不銹鋼防爆阻火波紋板 |
| 密封件材料 |
耐油石棉橡膠、四氟PTFE |
| 環境溫度℃ |
≤480 |
| 公稱壓力(MPa) |
0.6~1.6MPa |
| 防爆級別 |
BS5501:ⅡA、ⅡB、ⅡC |

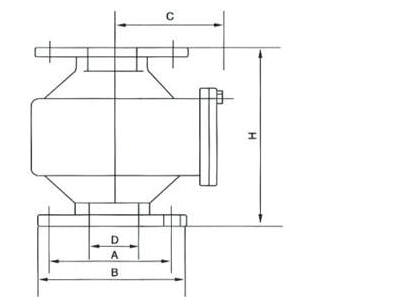

主要外形尺寸
| 規格 |
尺寸 |
| D |
A |
B |
C |
H |
| DN50 |
50 |
110 |
140 |
114 |
210 |
| DN100 |
100 |
170 |
205 |
150 |
284 |
| DN150 |
150 |
225 |
260 |
185 |
375 |
| DN200 |
200 |
280 |
315 |
230 |
445 |
| DN250 |
250 |
335 |
370 |
276 |
500 |
| DN300 |
300 |
395 |
435 |
276 |
500 |
| DN400 |
400 |
495 |
535 |
335 |
520 |
| DN500 |
500 |
600 |
640 |
400 |
550 |

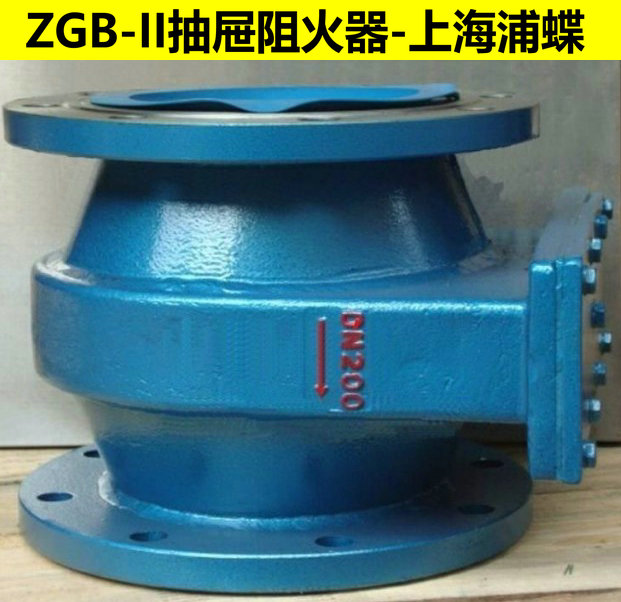

ZGB-II抽屜阻火器產品圖片：

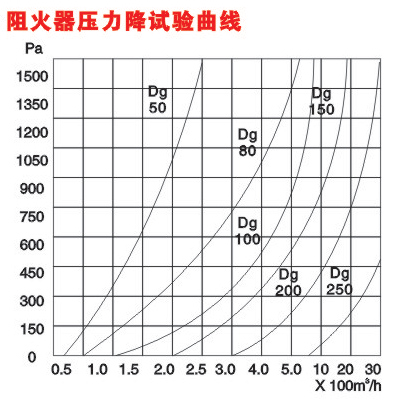

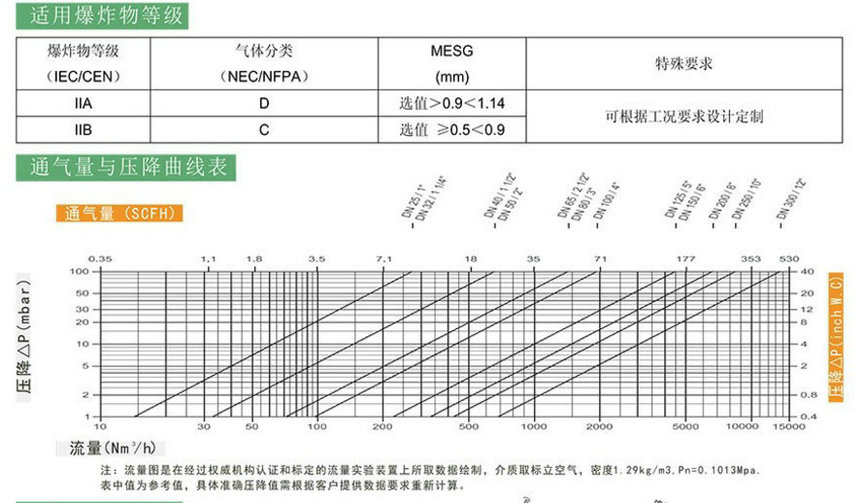

ZGB-II抽屜阻火器技術參數圖：
抽式阻火器,ZGB-II抽屜阻火器售后訂購：
1:咨詢訂購產品需提供產品類別,型號,規格,材質種類,壓力等級,技術要求,也可提供產品的舊圖給客服人員,以便準確獲取報價及供貨周期,
2:浦蝶公司銷售產品均實行產品質量三包,質保期內包退,包換,保修,
3:篇幅有限,部分產品的規格參數未能列全,如有特殊規格或其他要求請及時報給客服人員,產品參數,尺寸,圖片僅供用戶選型參考,如有特殊需求請及時提出,所有產品報價有效期為1個月（報價日起算）,請及時確認溝通. |
