汽水分離器,(CF41,UFS,CF11型)汽水分離器
分離器類型:汽水分離器
分離器型號:CF41,UFS,CF11
尺寸規格:DN15-300mm
安裝形式:法蘭式
壓力等級:1.6-4.0MPa
主體材質:鑄鋼WCB,碳鋼CS,不銹鋼304,316等,
產品供應商:上海浦蝶
汽水分離器工作原理

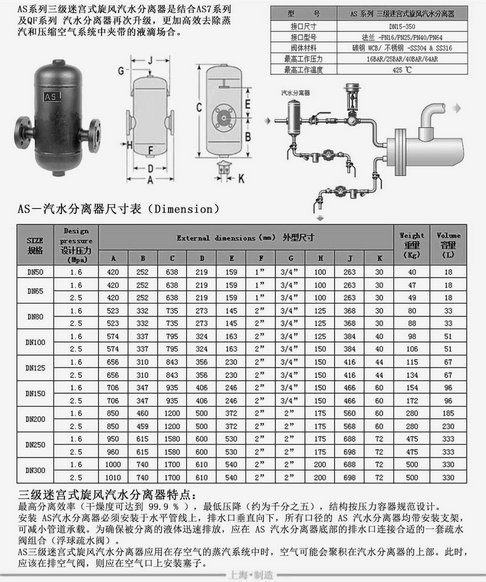

AS汽水分離器三級迷宮式旋風、是結合AS7系列及QF系列汽水分離器再次升級，更加高效去除蒸汽和壓縮空氣系統中夾帶的液滴場合。CF41型汽水分離器的工作原理是使蒸汽或壓縮空氣在流動中突然改變方向,將蒸汽或壓縮空氣中含有的水滴分離出來,減少蒸汽或壓縮空氣中的含水量。分離出的水滴集聚在分離器下面,通過另配的疏水閥排出。汽水分離器能保證用汽設備所用蒸汽或空中的干燥性，提高用汽設備的工作效率，延長設備的使用壽命。
UFS型汽水分離器是利用蒸汽流向急劇轉換方式、將蒸汽和蒸汽中含有的懸浮狀水滴分離開，提高了產品質量和生產效率。為蒸汽設備提供高干度蒸汽，送往用汽設備，提高設備的熱效率; 并防止水擊，而分離出來的凝結水，由分離器下部的疏水閥排出; UFS2型汽水分離器也適用于從壓縮空氣中分離凝結水。
汽水分離器性能特點
CF41型
1.根據汽壓、水壓變化可自動調節進汽量，克服了振動、噪音等缺陷。
2.利用蒸汽升溫的同時，可實現增壓，大大減小水泵電機功率，達到節能的目的。
3.節能、熱效率高。蒸汽得以充分利用，與傳統換熱系統相比，熱效率達100%，節約蒸汽20%以上。
4.壽命長，免維護，壽命可長達十五年。
5.無需人員值班，節約人工費。廣泛適用于居民住宅、商務辦公樓、賓館、醫院、洗浴中心的采暖和供熱水系統以及電力、化工、橡膠、食品、造紙、制藥等行業。
UFS型
1.UFS型汽水分離器用于蒸汽、壓縮空氣及其它氣體系統可除去蒸汽、空氣或氣體等系統中所含水分。
2.汽水分離器將分離出的水滴，沿傾斜管壁聚集后由一專門排水口排出。因此，汽水分離器能確保設備所使用蒸汽的干燥性，這一點對于提高設備生產力和產品質量尤其重要，并可延長設備及其控制閥的使用壽命。
3.本產品是擋板式分離器用于分離蒸汽、壓縮空氣和氣體系統中內含的夜滴，閥內有梯形擋板，分離效率高。配上絕熱套可提高分離器此分離器安裝在水平管道上且排水口向下，為了保證分離的液體盡快排走，排液口要連接合適的排液閥或蒸汽疏水閥。
4.此分離器安裝在水平管道上且排水口向下，為了保證分離的液體盡快排走，排液口要連接合適的排液閥或蒸汽疏水閥。
汽水分離器參數:
用途：CF41型汽水分離器，是利用蒸汽流向急劇轉換方式，將蒸汽與蒸汽中含有的懸浮狀水滴離開，提高了產品質量和生產效率。
特點：1、為蒸汽設備提高干度蒸汽，送往用汽設備，提高設備的熱效率。
2、并防止水擊，面分離出來的凝結水，由分離器下部的疏水閥排出。
3、UFS2型汽水分離器也適用于從壓縮空氣中分離凝結水。
汽水分離器外形連接尺寸：
|
產品型號 |
公稱通徑（DN） |
連接方式 |
適用壓力（MPa） |
最高允許溫度（℃） |
外形尺寸 |
|
L |
H1 |
H2 |
D |
|
CF41 |
20～32 |
法蘭 |
0.01～2.5 |
350 |
320 |
65 |
120 |
螺紋 |
|
CF41 |
40～65 |
法蘭 |
0.01～2.5 |
350 |
455 |
900 |
150 |
螺紋 |
|
UFS2 |
80～100
125 |
法蘭 |
0.01～2.5 |
350 |
400 |
107 |
320 |
DN25
法蘭 |
|
UFS3 |
150～200 |
法蘭 |
0.01～2.5 |
350 |
450 |
150 |
320 |
DN40
法蘭 |
|
CF11 |
25～50 |
螺紋 |
0.01～2.5 |
350 |
130 |
115 |
155 |
螺紋 |

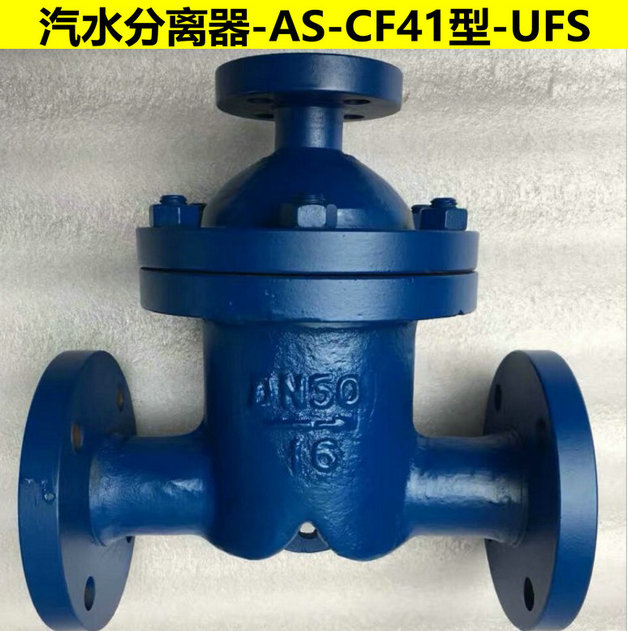

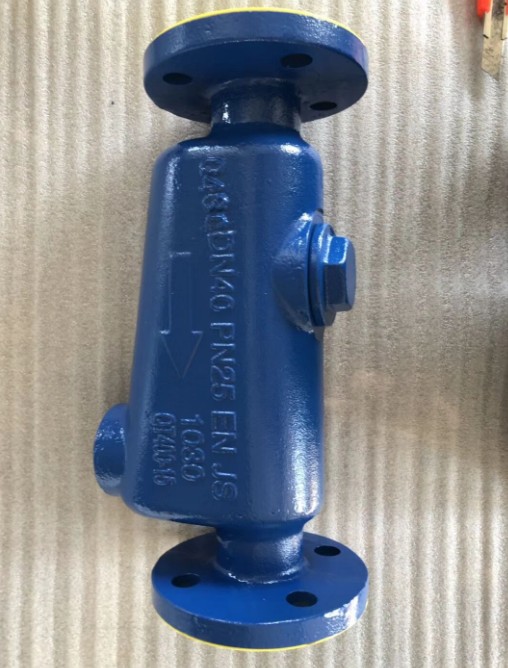

汽水分離器圖片:

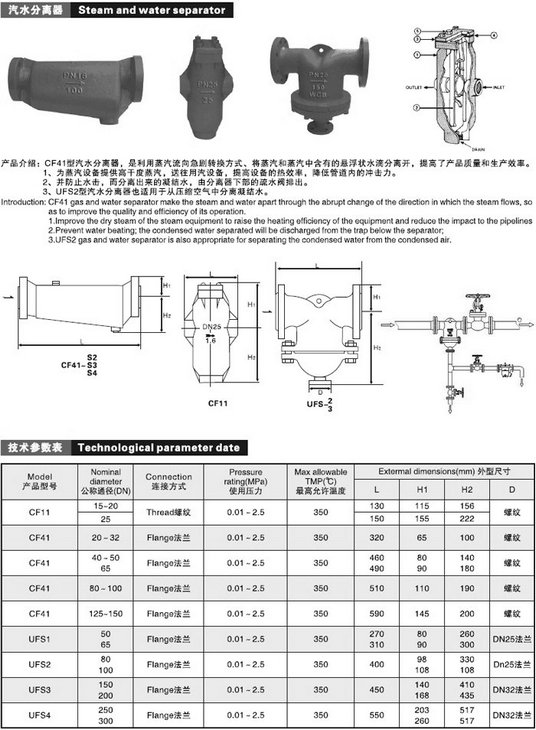

(CF41,UFS,CF11型)汽水分離器技術參數圖：
