微阻緩閉止回閥,HH44X,HH48X微阻緩閉止回閥
閥門類型:微阻緩閉止回閥
閥門型號:HH44X,HH48X
尺寸規格:DN40-800mm
安裝形式:法蘭式
壓力等級:1.0-2.5MPa
主體材質:鑄鐵,鑄鋼WCB,碳鋼CS,不銹鋼304,316等,
產品供應商:上海浦蝶
一、產品概述：
HH44X,HH48X微阻緩閉止回閥主要適用于給排水管道，安裝在水泵出口處用來防止介質逆流和消除破壞性水錘，并且有效地減少閥門關閉水錘壓力，可保障管網安全運行。它具有閥瓣輕、開度大、節電效果顯著，流體阻力小，水錘消除機構設計新穎，密封性能穩定可靠、耐磨損、使用壽命長、運行平穩、無振動、無噪聲等特點。
二、工作原理：
HH44X,HH48X微阻緩閉止回閥工作原理是靠進水口介質的流速水頭作用，閥瓣自動開啟使介質通過。閥體內的壓力水通過微量閥流進活塞組件的后腔，將活塞從活塞腔內推出。當水流停止時(或水泵突然停止運行時)，由于閥瓣的自重和水倒流的作用，使閥瓣自動關閉。但是由于活塞處于推出位置，頂住閥瓣，使閥瓣不能將閥口全部關閉還剩余20%的開度使水流通過，這時就減弱了水錘壓力。當閥瓣壓在活塞的端部時，由于反作用力的產生，使活塞后腔的水阻止活塞退出，亦阻止閥瓣的關閉，這時只能通過微量調節閥緩緩流回隔離裝置，使閥瓣徐徐關閉。閥瓣分成快速和緩慢兩步關閉達到了既防逆又減弱水錘的作用�；钊斐鲩L短決定了閥瓣緩閉的開度。緩閉開度大，水錘小，延長關閉時間；反之，開度小，會產生破壞性水錘。
三、技術參數：
|
型號 |
公稱通徑
DN(mm) |
公稱壓力
PN(MPa) |
試驗壓力Ps(MPo) |
最高工作壓力
(MPa) |
工作溫度 |
適用介質 |
|
殼體 |
密封 |
|
HH44X-10
|
40-800 |
1.0 |
1.5 |
1.1 |
1.0 |
0-80℃(根
據用戶要求
可達200℃) |
水、弱腐
蝕性介質 |
|
HH44X-16
|
1.6 |
2.4 |
1.76 |
1.6 |
|
HH44X-25 |
2.5 |
3.75 |
2.75 |
2.5 |
四、零部件材料：
|
零件名稱 |
閥體、閥蓋 |
閥瓣 |
閥軸 |
|
材料 |
灰鑄鐵、鑄鋼 |
鋼板、橡膠組合件 |
不銹鋼 |
五、微阻緩閉止回閥連接尺寸：
|
公稱壓力 (MPa) |
公稱通徑DN(mm) |
尺寸 |
|
L |
H |
B |
|
1.0
1.6
2.5 |
40 |
200 |
300 |
220 |
|
50 |
230 |
300 |
270 |
|
65 |
290 |
320 |
290 |
|
80 |
310 |
354 |
300 |
|
100 |
350 |
350 |
320 |
|
125 |
400 |
380 |
340 |
|
150 |
480 |
500 |
410 |
|
200 |
500 |
580 |
450 |
|
250 |
600 |
670 |
550 |
|
300 |
700 |
730 |
580 |
|
350 |
800 |
820 |
630 |
|
400 |
900 |
920 |
700 |
|
450 |
1000 |
950 |
800 |
|
500 |
1100 |
1100 |
900 |
|
600 |
1300 |
1200 |
990 |
|
700 |
1400 |
1550 |
1120 |
|
800 |
1500 |
1700 |
1300 |

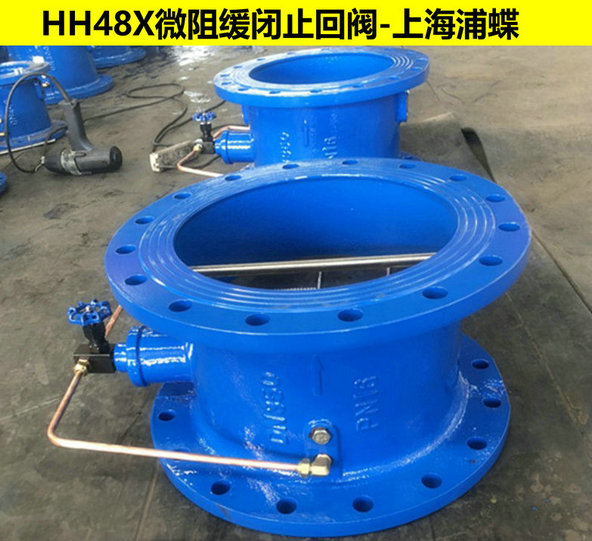

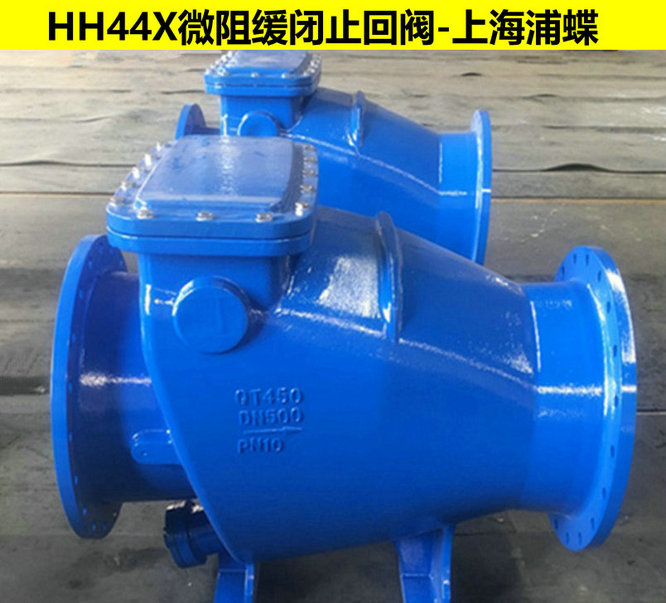

微阻緩閉止回閥圖片：

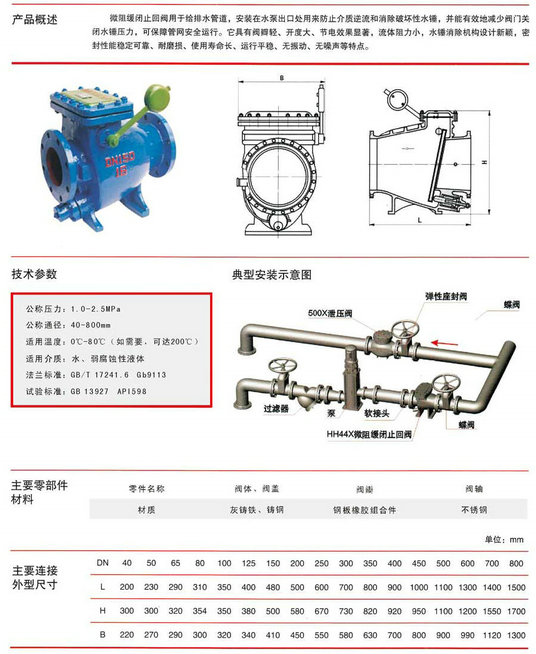

HH44X,HH48X微阻緩閉止回閥技術參數尺寸圖
