遙控浮球閥,100X隔膜式水力遙控浮球閥
閥門類型:遙控浮球閥
閥門型號:100X
尺寸規格:DN20-800mm
安裝形式:法蘭式
壓力等級:1.0-2.5MPa
主體材質:鑄鋼WCB,碳鋼CS,不銹鋼304,316等,
產品供應商:上海浦蝶
用途介紹:100X隔膜式水力遙控浮球閥能有效的控制水塔或水箱液面，適合時切斷或打開閥芯輸入水流或阻止水流外泄，液位控制準確，水位不受壓力波動干擾，開閉緊密不漏水，浮球靈活，維護保養簡單。適用于高層建筑中的水箱，水池，水塔的自動供水系統
100X隔膜式水力遙控浮球閥工作原理：
水力遙控浮球閥由主閥、針閥、球閥、浮球閥、微型過濾器等組成水力控制接管系統，調定后，自動控制液面高度。當水位達到指定水位，浮球浮漂通過導管的壓力傳遞致水力浮球閥上閥腔壓力加大，主閥截流口被關閉，停止水流通過；當水位低于浮球浮漂位置，導管傳遞壓力，上閥腔壓力得到釋放，上移，截流口重新被打開，開始了供水。這樣反復使用，實現了水位的控制。
力遙控浮球閥直接利用液面控制，不需要其它裝置和能源，保養簡便，液面控制準確度高，不受水壓影響，密封可靠。
技術參數
| 公稱壓(Mpa) |
殼體試驗壓力(MPa) |
密封試驗壓力(MPa) |
適用介質 |
介質溫度(℃) |
| 1.0 |
1.5 |
1.1 |
水 |
0-80 |
| 1.6 |
2.4 |
1.76 |
| 2.5 |
3.75 |
2.75 |
100X隔膜式水力遙控浮球閥主要零件
| 零件名稱 |
零件材料 |
| 閥體閥蓋 |
WCB |
| 閥座閥盤 |
銅合金 |
| 密封圈 O型圈 |
丁腈橡膠 |
| 閥桿 |
2Cr13 |
| 彈簧 |
50CrVA |
| 針型閥 |
銅合金 |
| 球閥 |
銅合金 |
| 浮球閥 |
銅合金 |
| 微型過濾器 |
不銹鋼 |

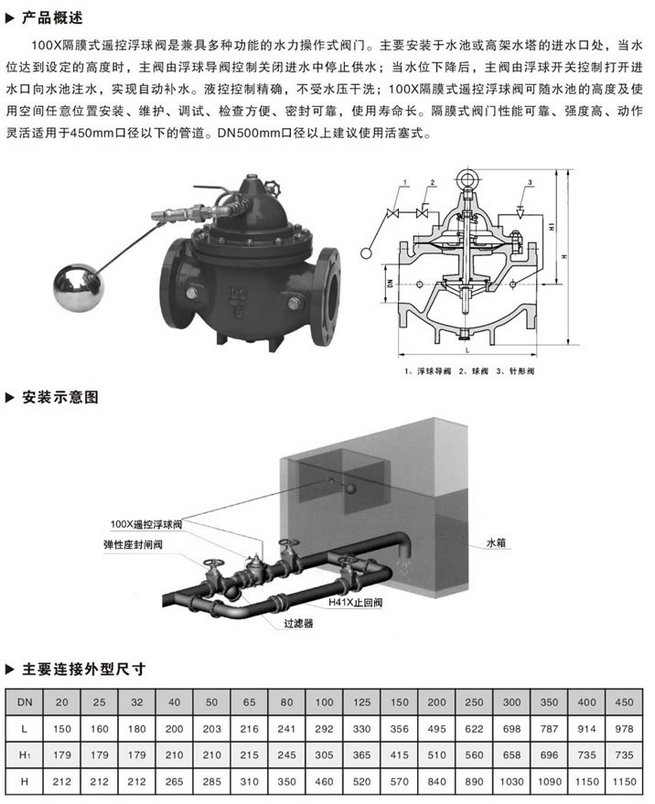

100X隔膜式水力遙控浮球閥圖片：
100X隔膜式水力遙控浮球閥技術參數圖：
