雙口排氣閥,QB2雙口排氣閥
閥門類型:雙口排氣閥 閥門型號:QB2 尺寸規格:DN40-200mm 安裝形式:法蘭式 壓力等級:1.0-2.5MPa 主體材質:鑄鋼WCB,碳鋼CS,不銹鋼304,316等, 產品銘牌:浦蝶
QB2雙口排氣閥安裝于輸水管道。是管道必配的安全設備,安裝在管道頂端或閉氣地方,來排除管內氣體,來疏通管道,使管道運轉正常,如停電,停泵管內會出現負壓力會引起管道振動或破裂,該排氣閥隨時吸氣,確保管路安全。
雙口排氣閥技術參數:
1、工作壓力:1.0MPa
2、介質:清水
3、使用溫度:常溫
4、閥體:HT200
5、浮球:304不銹鋼
雙口排氣閥,QB2雙口排氣閥工作原理
當管內開始注水時,塞頭停留在開啟位置,進行大量排氣,當空氣排完時,閥內積水,浮球被浮起,傳動塞頭至關閉位置,停止大量排氣,當管內水正常輸送時,如有小量空氣聚集在閥內到相當程度,閥內水位下降,浮球隨之下降,此時空氣由小孔排出,當抽水機停止,管內水流空時或遇管內產生負壓時,此時塞頭迅速開啟,吸入空氣,確保管線完全。
性能作用
在壓力管道運行中,快速排氣閥能自動排除少量 由水中析出的空氣 ,以免阻水。在管道發生負壓時能快速地進氣,以免管道由于負壓過大而發生失穩破壞。在管道放空時,能自動大量地進氣,使放水加快,縮短停水時間。
結構特點
1、能夠排除管道中的氣體,減少阻力,節約能源。 2、當管道負壓時,本產品能快速自動吸氣,防止管道破裂。 3、浮球?yàn)椴讳P鋼,使用壽命長,安全可靠。
主要零部件
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
閥體 |
密封墊 |
閥瓣 |
開槽錐端定位螺釘 |
閥桿 |
空心球 |
閥蓋 |
墊片 |
填料 |
排氣口墊片 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
排氣端蓋 |
螺母 |
護蓋 |
螺母 |
專用螺柱 |
雙頭螺柱 |
填料壓蓋 |
螺母 |
雙頭螺柱 |
|
|
|
|
|
|
|
|
|
|
|
|
每小時排氣量表
規格 |
50 |
75 |
100 |
150 |
200 |
立方米/小時 |
4-173 |
85-352 |
14-597 |
22-904 |
27-1145 |
主要外形尺寸
型號 |
公稱通徑 |
主要尺寸 |
D |
D1 |
D2 |
L |
Z-φd |
介質 |
閥體材料 |
QB2-10 |
40 |
145 |
110 |
85 |
430 |
4-φ18 |
水 |
鑄鐵、鑄鋼 |
QB2-10 |
50 |
160 |
125 |
100 |
430 |
4-φ18 |
水 |
鑄鐵、鑄鋼 |
QB2-10 |
75 |
195 |
160 |
135 |
470 |
4-φ18 |
水 |
鑄鐵、鑄鋼 |
QB2-10 |
100 |
215 |
180 |
155 |
500 |
4-φ18 |
水 |
鑄鐵、鑄鋼 |
QB2-10 |
150 |
280 |
240 |
210 |
540 |
8-φ20 |
水 |
鑄鐵、鑄鋼 |
QB2-10 |
200 |
335 |
295 |
265 |
700 |
8-φ20 |
水 |
鑄鐵、鑄鋼 |
安裝說明
1、于安裝前,請先檢查并清除主體內的雜物。 2、在閥前裝一只閘閥,以便下次的安裝維修。閥如果安裝于蔭井內,應有足夠空間以便容納技術人員調整及維護工作。 3、安裝于室外,請注意閥門的保溫,以防閥門內水結冰或凍裂閥門。 4、若排氣閥所在管線送斷水頻繁,建議在排氣閥前加裝一個緩沖閥。

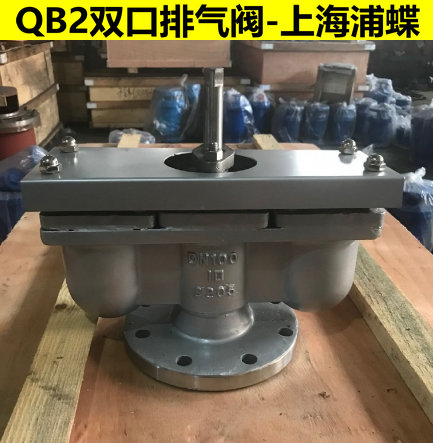

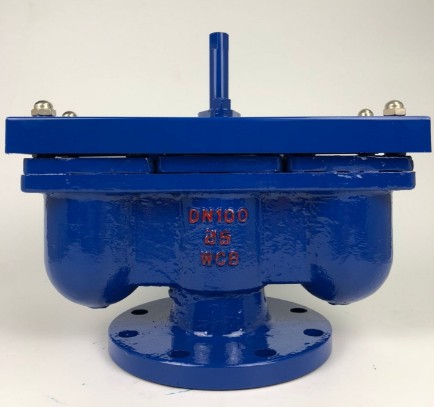

雙口排氣閥,QB2雙口排氣閥圖片:
雙口排氣閥,QB2雙口排氣閥參數尺寸圖:
