氣動伸縮蝶閥,SD643H氣動伸縮蝶閥
閥門類型：氣動伸縮蝶閥
閥門型號：SD643H
尺寸規格：DN50-1000mm
安裝形式：法蘭式
壓力等級：1.0-2.5MPa
主體材質：鑄鋼WCB，碳鋼CS，不銹鋼304，316等；
產品銘牌：浦蝶
應用范圍
氣動伸縮蝶閥,SD643H氣動伸縮蝶閥具有一定范圍內可軸向伸縮，也能在一定的角度范圍內克服管道對接不同軸而產生的偏移，能極大的方便閥門管道的安裝與拆卸。適用在食品、飲料、醫藥純凈管路及工業環保、水處理、高層建筑、給排水管路作啟閉或調節介質流量之用。
氣動伸縮蝶閥,SD643H氣動伸縮蝶閥標準：
法蘭連接尺寸 GB4216.4-84;GB9115.8-8
結構長度GB12221-89
壓力試驗GB/T13927-92;ZBJ16006-90
氣動伸縮蝶閥,SD643H氣動伸縮蝶閥技術參數
|
公稱通經DN（mm） |
50～1000 |
50～1000 |
|
公稱壓力PN（MPa） |
0.6 |
1.0 |
1.6 |
|
密封試驗（MPa） |
0.66 |
1.1 |
1.76 |
|
強度試驗（MPa） |
0.9 |
1.5 |
2.4 |
|
適用溫度 |
軟密封 |
X:-40℃～90℃;XF:-20℃～200℃ |
|
硬密封 |
碳鋼:-29℃～425℃不銹鋼-40℃～650℃ |
|
適用介質 |
水、空氣、天然氣、油品及弱腐蝕性流體 |
|
泄漏率 |
符合GB/T13927-92標準 |
|
驅動方式 |
蝸輪傳動、電動、氣動、液動 |
零件材質
|
零件名稱 |
材料 |
|
閥體 |
鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼 |
|
蝶板 |
鑄鋼、合金鋼、不銹鋼、鉻鉬鋼 |
|
密封圈 |
橡膠、聚四氟、聚內脂、不銹鋼 |
|
閥桿 |
2Cr13、不銹鋼、鉻鉬鋼 |
|
伸縮管 |
鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼 |
|
填料 |
柔性石墨 |

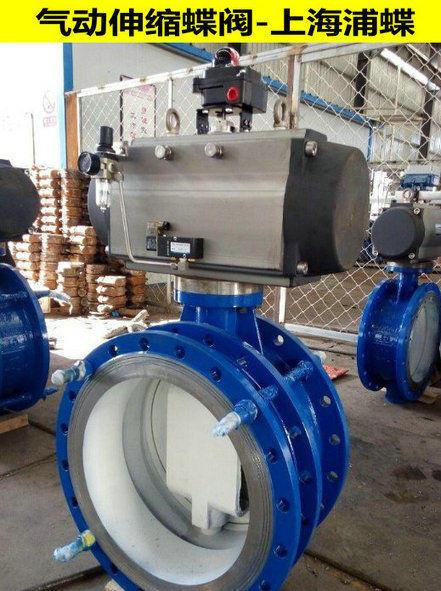

氣動伸縮蝶閥,SD643H氣動伸縮蝶閥圖片：

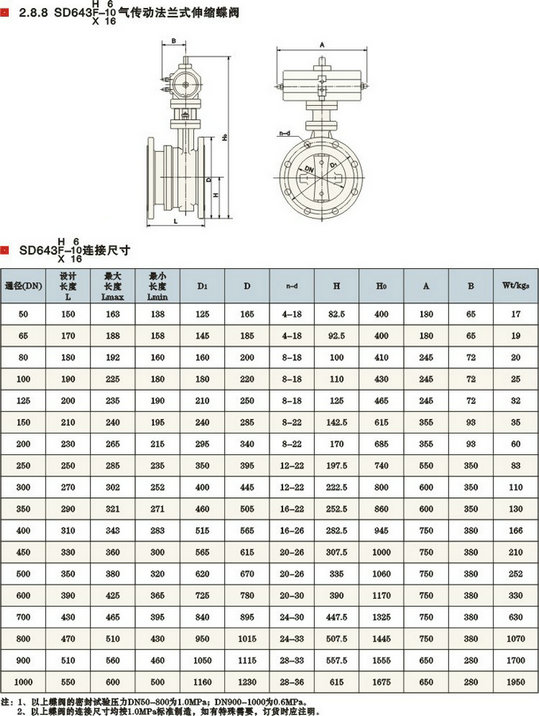

氣動伸縮蝶閥,SD643H氣動伸縮蝶閥圖冊尺寸：
售后訂購（021-34556223）：
1：咨詢訂購產品需提供產品類別，型號，規格，材質種類，壓力等級，技術要求，也可提供產品的舊圖給客服人員，以便準確獲取報價及供貨周期；
2：浦蝶公司銷售產品均實行產品質量三包，質保期內包退、包換、保修；
3：產品參數、尺寸、圖片僅供用戶選型參考，如有特殊需求請及時提出，所有產品報價有效期為1個月（報價日起算），請及時確認溝通。 |
