【水用減壓閥】Y42X-16C圖文參數資料

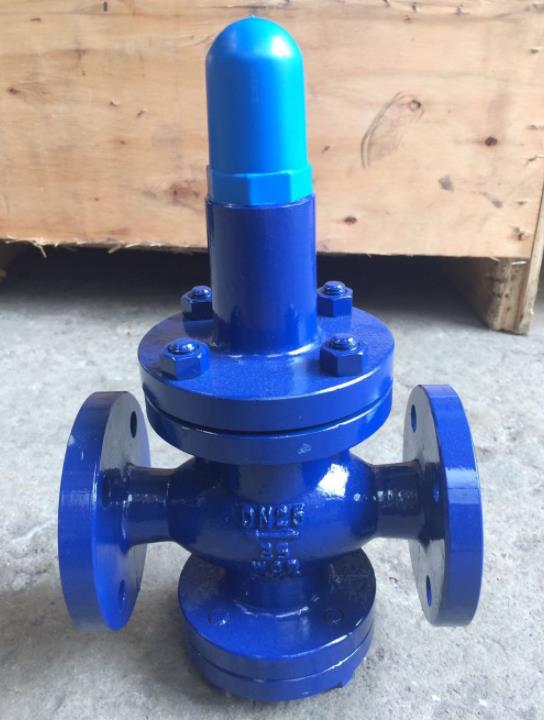

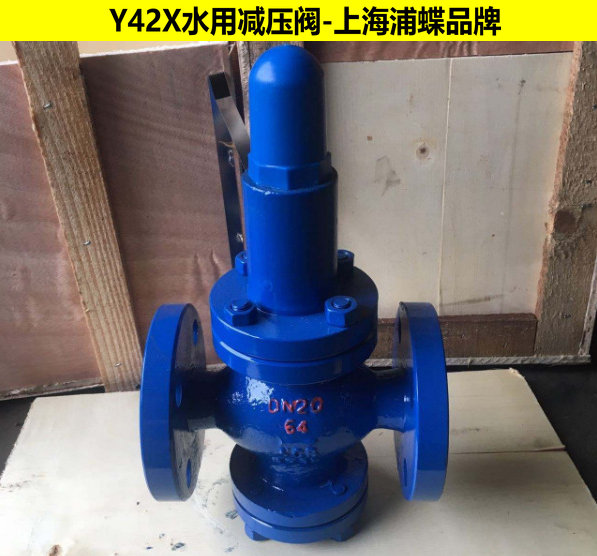

【水用減壓閥】Y42X-16C適用于工作溫度0-80℃的水、空氣和非腐蝕液體管路上。本減壓閥通過自動調節閥瓣開度，實現對管道介質減壓穩壓的作用，保護閥后設備的正常運行。
1.【水用減壓閥】參數： 公稱壓力（Mpa） | 1.0 | 1.6 | 2.5 | 殼體試驗壓力（Mpa）* | 1.5 | 2.4 | 3.75 | 密封試驗壓力（Mpa） | 1.0 | 1.6 | 2.5 | 最高進口壓力（Mpa） | 1.0 | 1.6 | 2.5 | 出口壓力范圍（Mpa） | 0.2-0.8 | 0.2-1.0 | 0.4-1.6 | 壓力特性偏差（Mpa）△P2P | GB12244-1989 | 流量特性偏差（Mpa）P2G | GB12244-1989 | 滲漏量 | 0 | 工作溫度 | 0℃-80℃ |
殼體試驗不包括膜片、閥蓋
2.【水用減壓閥】材料： 零件名稱 | 零件材料 | 閥體 閥蓋 底蓋 | WCB | 閥座 | 2Cr13 | 閥瓣 | 2Cr13 | 閥桿 | 2Cr13 | 缸套 | 2Cr13/25（鍍硬鉻） | 活塞 | 2Cr13 | O型圈 | 丁腈橡膠 | 密封圈 | 丁腈橡膠 | 膜片 | 夾織物丁腈橡膠 | 調節彈簧 | 60Si2Mn |
3.【水用減壓閥】系數：（Cv） DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 |
4.【水用減壓閥】尺寸（PN1.0-2.5） 單位：mm 公稱通徑DN | 外 形 尺 寸 | L | H | Hl | 15 | 160 | 225 | 90 | 20 | 160 | 265 | 98 | 25 | 180 | 265 | 110 | 32 | 200 | 265 | 110 | 40 | 220 | 320 | 125 | 50 | 250 | 320 | 125 | 65 | 280 | 325 | 130 | 80 | 310 | 385 | 160 | 100 | 350 | 385 | 170 | 125 | 400 | 430 | 200 | 150 | 450 | 430 | 210 | 200 | 500 | 560 | 240 | 250 | 650 | 690 | 290 | 300 | 800 | 800 | 335 | 350 | 850 | 880 | 375 | 400 | 900 | 980 | 405 | 450 | 900 | 1100 | 455 | 500 | 950 | 1130 | 465 |
