HXF-4帶回收接管阻火呼吸閥工作原理，結構圖片
HXF-4帶回收接管阻火呼吸閥圖文規格，參數介紹；產品滿足國標標準，能滿足各類工藝參數需要，使用維護便捷，產品種類規格齊全，科學用料，保養維護便捷，HXF-4帶呼出接管阻火呼吸閥有鑄鋼式和不銹鋼式可選，主體材料多樣,可按實際工作壓力，工作環境，工藝參數定做,以下為該產品的圖文信息：
■參數概覽
產品名稱：HXF-4帶回收接管阻火呼吸閥，帶接管雙向呼吸閥，氨水罐接管呼吸閥；
型號：HXF-4；
規格尺寸：DN25-DN300mm，1-12’；
工作溫度：180℃；
主體材料：鑄鋼CS，不銹鋼304/316L
壓力范圍：0.6-10MPa；
控制方式：自動工作;
產品供應商:上海浦蝶
連接方式：法蘭式連接；
■產品安裝：
HXF-4帶回收接管阻火呼吸閥采用法蘭安裝，閥體上有呼出回收接管，安裝在儲罐頂端，具有防火防凍功能，可降低物料蒸發損耗，保證儲罐壓力平衡。對于立式罐通常該閥安裝在罐頂中間頂板范圍內，對于罐頂需設隔熱層的儲罐、可安裝在梯子平臺附近。當需要安裝兩個呼吸閥時，它們與罐頂中心應對稱布置。若呼吸閥用在氮封罐上則氮?dú)夤夤艿慕庸芪恢脩?yīng)遠離該閥接口，并由罐頂部插入儲罐內約200mm，這樣氮?dú)膺M(jìn)罐后不直接排出達到氮封的目的。
■工作原理：
HXF-4帶回收接管阻火呼吸閥由壓力閥和真空閥兩者組成，安裝于儲罐透氣管上，能隨儲罐內氣體正負壓變化而自動啟閉，使容器內外氣壓差保持在允許值范圍內。它是維持儲罐氣壓平衡，減少介質揮發的安全節能產品。呼吸閥良好地利用了儲罐本身的承壓能力來減少介質排放，其原理是利用正負壓閥盤的重量來控制儲罐的排氣正壓和吸氣負壓。根據國家標準《石油化工企業設計防火規范》GB50160-92)中規定：“甲、乙類液體的固定頂罐，應設阻火器和呼吸閥”。QZF-89阻火呼吸閥是儲罐安全設備，用來調節儲罐內外壓力平衡，降低油品損耗，保證儲罐運行安全的。安裝于油罐及化工原料的儲罐上方。

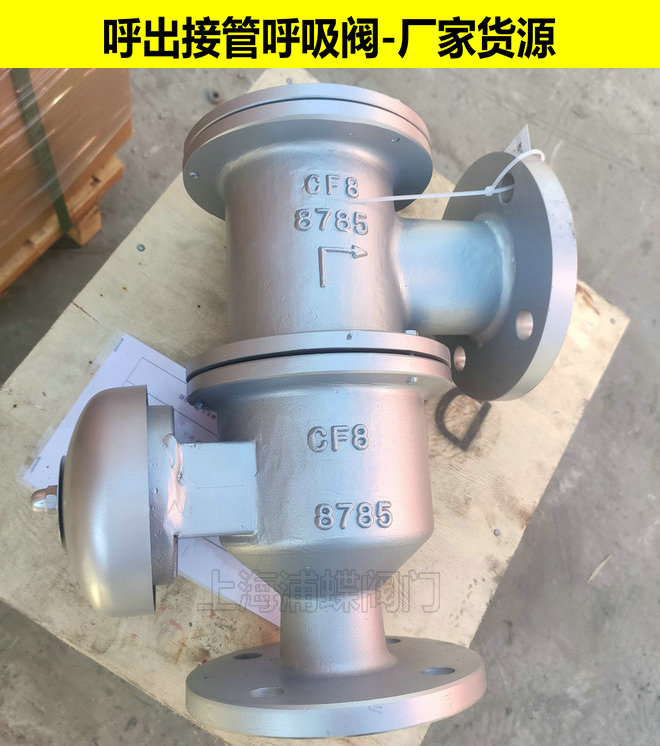

結構圖片：
■產品工作壓力：
A級正壓：355Pa (36毫米水柱)；負壓:-295Pa (30毫米水柱)
B級正壓：980Pa (100毫米水柱)；負壓：-295Pa (30毫米水柱)
C級正壓：1765Pa (180毫米水柱)；負壓:-295Pa (30毫米水柱)【壓力可調】
■保養與維修：
HXF-4帶回收接管阻火呼吸閥檢查與保養周期為3-6個月，根據實際工況調整，檢查一下項目：
1，檢查壓力閥盤和真空閥盤動作是否靈活，導桿閥環接觸有無損傷。
2，重新安裝壓力閥盤時，要保證接觸面嚴密，導桿升降靈活。
3，安裝新的呼吸閥時，必須清除閥盤間的防震物，該閥一定要垂直安裝。
4，每季度折開呼吸閥，擦干凈閥桿與閥套間的污垢，以保證呼吸閥正常工作；
5，阻火型呼吸閥每半年應清除阻火盤通氣孔的污漬，以確保阻火盤良好的阻火功能；
6，因天氣潮濕風沙情況下，溫度達到零度范圍內，儲油罐不可發油使用。應急時應先打開量油孔其它之類的供氣產品，以保持儲罐安全。
■產品包裝：HXF-4帶回收接管阻火呼吸閥采用耐磨防塵膜和固定式木箱包裝，滿足各種包裝運輸需求，包裝材料不回收；
■產品系列：
上海浦蝶呼吸閥系列產品有：ZFQ-2防爆阻火呼吸閥，GFQ-2防爆呼吸閥，QZF-89阻火呼吸閥，QHXF-2000呼吸閥，HXF-2帶雙接管阻火呼吸閥，HXF-4帶回收接管阻火呼吸閥，HXF-9帶單接管單向呼吸閥，HXF-P真空泄壓閥，排放式呼吸閥；
■售前，售后服務、訂購及價格說明：
1:咨詢訂購產品應明確產品類別,型號,規格,材質種類,壓力等級,技術要求,也可直接提供需求產品的圖片給客服人員,以便準確獲取報價及供貨周期,
2:浦蝶公司銷售產品均實行產品質量三包,質保期內包退,包換,保修,
3:篇幅有限，產品標注的價格僅供參考，具體報價請咨詢本公司銷售人員,部分產品的規格參數未能列全,如有特殊規格或其他要求請及時報給客服人員,產品參數,尺寸,圖片僅供用戶選型參考,如有特殊需求請及時提出,所有產品報價有效期為1個月（報價日起算）,請及時確認溝通.
